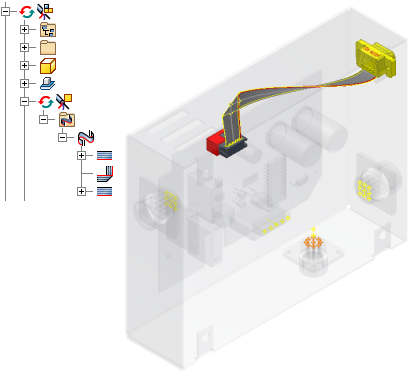

Come i wire e i cavi, i cavi a nastro vanno recuperati dalla libreria Cavi e cablaggi e posizionati nell'assieme di cablaggio. Per inserire un cavo a nastro, selezionare il cavo a nastro da inserire e identificare i connettori iniziale e finale. È possibile specificare la modalità di incastro del cavo a nastro con il connettore. È inoltre possibile aggiungere i punti di riferimento intermedi per controllare la forma o indicare la posizione di una piega.
Esistono numerosi modi per modificare un cavo a nastro presente nell'assieme.
- Modificare la connettività: selezionare connettori differenti, modificare la direzione di collegamento del cavo a nastro ai connettori, spostare il primo connettore su un piedino differente, modificare l'orientamento.
- Aggiungere, eliminare, spostare e ridefinire i punti di riferimento.
- Aggiungere pieghe singole o doppie.
- Regolare la torsione nei punti selezionati.
