In questa sezione è possibile definire le posizioni dei punti di iniezione dei componenti Exp-Mobile Top ed Exp-Mobile Bottom.
- Nella barra multifunzione, fare clic sulla scheda Layout stampo > gruppo Canali di alimentazione e canali > Posizione del punto di iniezione

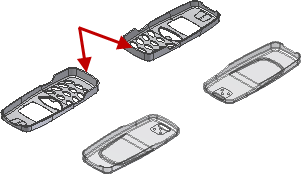

. - Selezionare il modello visualizzato nell'immagine seguente per soddisfare la selezione di Parte in plastica nella finestra di dialogo Posizione del punto di iniezione.
- Le due istanze del modello Exp-Mobile Top sono disponibili per specificare la posizione del punto di iniezione. Ruotare il modello nel modo illustrato nella seguente immagine. Ora si procederà alla creazione di una posizione del punto di iniezione in ciascuna delle aree selezionate.
- Eseguire lo zoom avanti per visualizzare l'estremità del modello Exp-Mobile Top mostrato nell'immagine seguente. Selezionare un punto vicino al centro della superficie piana sottile per soddisfare la selezione Posizione.
La selezione su questa superficie vincola la posizione del punto di iniezione a questa superficie. La posizione del punto di iniezione sulla superficie è inizialmente definita dal punto selezionato. I valori U e V esatti possono essere assegnati nella finestra di dialogo Posizione del punto di iniezione per modificare questa posizione.
- Nel campo Valore della finestra di dialogo Posizione del punto di iniezione, immettere le seguenti impostazioni:
- Posizione U = 0,5
- Posizione V = 0,09
- Assicurarsi che l'opzione Copia in tutte le tasche sia selezionata. Questa opzione consente di copiare la posizione del punto di iniezione in tutti gli elementi seriali. Fare clic su Applica per creare la posizione del punto di iniezione su entrambe le istanze.
- Fare clic su OK nella finestra di dialogo Denominazione file per accettare i valori di default.
- Fare clic sul selettore delle parti Parte in plastica.

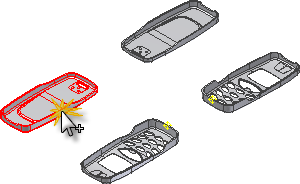

- Selezionare il componente Exp-Mobile Bottom come mostrato nell'immagine seguente.
- Ingrandire con lo zoom l'area del modello Exp-Mobile Bottom mostrato nell'immagine seguente. Selezionare un punto vicino al centro della superficie inferiore per soddisfare la Posizione.
- Nel campo Valore della finestra di dialogo Posizione del punto di iniezione, immettere le seguenti impostazioni:
- Posizione U = 0,5
- Posizione V = 0,04
- Assicurarsi che l'opzione Copia in tutte le tasche sia selezionata. Questa opzione consente di copiare la posizione del punto di iniezione in tutti gli elementi seriali. Fare clic su Applica per creare la posizione del punto di iniezione su entrambe le istanze.
- Fare clic su Fatto per terminare il comando.

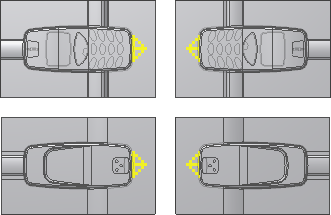

- I punti vengono visualizzati nell'assieme stampo su tutti i modelli e la Posizione punto di iniezione è presente nel browser sotto ogni parte primaria.
Nota: La finestra di dialogo Posizione del punto di iniezione fornisce una scheda Suggerisci che esegue una simulazione sulla parte stampabile. Fornisce inoltre le posizioni per un numero di punti di iniezione specificato dall'utente. L'esercitazione Informazioni sull'esercitazione illustra come eseguire la simulazione Posizione del punto di iniezione.
