In questo esercizio si aggiungono quote al modello di edificio per quotare il perimetro dell'edificio principale e la posizione del muro dell'esercitazione rispetto all'edificio.
Obiettivi
- Aggiunta di quote allineate ed angolari per indicare la posizione del muro dell'esercitazione rispetto all'edificio.
- Quotatura della larghezza e della lunghezza dell'edificio.
- Utilizzo dell'opzione Aperture con una quota allineata per includere automaticamente le aperture di finestre nella quotatura del muro esterno.
Aggiunta di quote
- Aprire il progetto GSG_11_dimensions.rvt.
- Verificare che sia aperta la pianta del pavimento 01 - Lower Level.
- Fare clic sulla scheda Annota
gruppo Quota
(Allineata). - Nella barra delle opzioni, selezionare Superfici del muro, quindi in Seleziona scegliere Riferimenti.

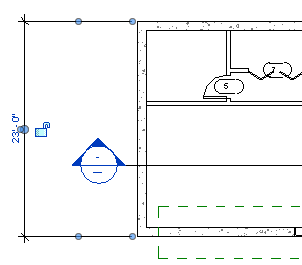

- Assegnare una quota alla larghezza dell'edificio:
- Fare clic sulla superficie esterna del muro nord.
- Fare clic sulla superficie esterna del muro sud.
- Trascinare il cursore a sinistra dell'edificio e fare clic per posizionare la quota.

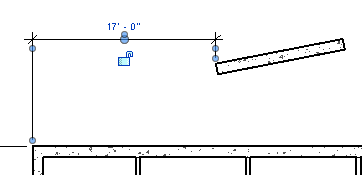

- Assegnare una quota alla distanza tra il muro ovest e il muro dell'esercitazione:
- Fare clic sulla superficie esterna del muro ovest.
- Portare il cursore sull'angolo superiore sinistro del muro dell'esercitazione, premere TAB per evidenziare l'estremità, quindi fare clic per selezionarla.
- Spostare il cursore verso l'alto e fare clic per inserire la quota.

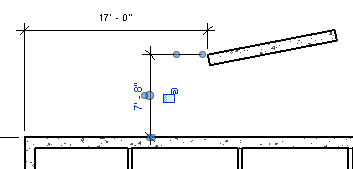

- Assegnare una quota alla distanza tra il muro nord e il muro dell'esercitazione:
- Fare clic sulla superficie esterna del muro nord.
- Portare il cursore sull'angolo superiore sinistro del muro dell'esercitazione, premere TAB per evidenziare l'estremità, quindi fare clic per selezionarla.
- Trascinare il cursore a sinistra e fare clic per posizionare la quota.
- Nel gruppo Quota, fare clic su

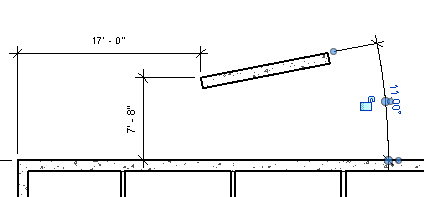

(Angolare). - Aggiungere una quota angolare dal muro nord al muro dell'esercitazione:
- Fare clic sulla superficie nord del muro dell'esercitazione.
- Fare clic sulla superficie esterna del muro nord.
- Spostare il cursore a destra e fare clic per posizionare la quota.
- Nel gruppo Quota, fare clic su (Allineata).
- Nella barra delle opzioni:
- In Seleziona, selezionare Muri interi.
- Fare clic su Opzioni.
- Nella finestra di dialogo Opzioni di quotatura automatica, selezionare Aperture e fare clic su OK.

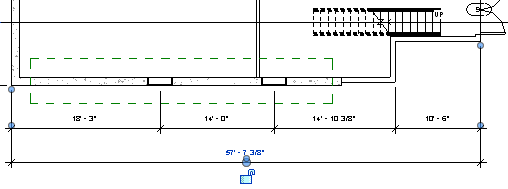

- Applicare quote alle aperture delle finestre e alle intersezioni per il muro sud:
- Fare clic sul muro esterno sud.
- Fare clic sui due muri sud adiacenti.
- Spostare il cursore verso il basso e fare clic per inserire la quota.
- Nella barra delle opzioni, in Seleziona, selezionare Riferimenti.
- Applicare una quota alla lunghezza dell'edificio:
- Fare clic sulla superficie esterna del muro ovest.
- Fare clic sulla superficie esterna del muro est, appena sotto la porta doppia.
- Spostare il cursore sotto la quota precedente e fare clic per inserire la quota.
