Parte 12 - Aggiunta di note

Categoria Nuovi utenti Tempo richiesto 10 minuti File dell'esercitazione usati GSG_12_notes.rvt

In questo esercizio si aggiungeranno annotazioni di testo in una vista di pianta del modello di edificio.

Obiettivi

• Aggiunta di annotazioni di testo al modello di edificio.
• Modifica della posizione e del formato del testo.

Guarda il video

Aggiunta di note

1. Aprire il progetto GSG_12_notes.rvt.
2. Verificare che sia aperta la pianta del pavimento 01 - Lower Level.
3. Fare clic sulla scheda Annotagruppo Testo (Testo).
4. Nel gruppo Formato, fare clic su (Due segmenti).

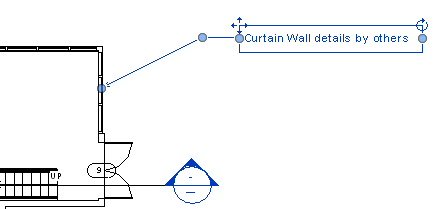

5. Aggiungere una nota alla facciata continua est:
   • Fare clic sulla facciata continua est.
   • Spostare il cursore verso l'alto e verso destra, quindi fare clic per posizionare il primo segmento.
   • Spostare il cursore orizzontalmente verso destra per posizionare il secondo segmento.
   • Immettere il testo: Curtain Wall details by others, quindi fare clic al di fuori del campo di testo.

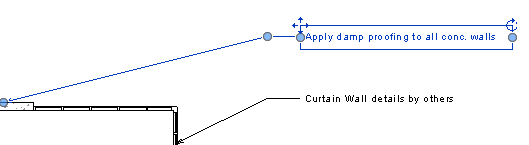

6. Utilizzando lo stesso metodo, aggiungere la seguente nota al muro di sostegno nord, allineando la nota con il testo della facciata continua:
   • Apply damp proofing to all conc. walls.

7. Premere ESC due volte.
8. Selezionare la nota per il muro nord e trascinare il controllo destro verso sinistra per ridimensionare la casella della nota e far andare a capo il testo.
9. Fare clic e trascinare il controllo di spostamento per riposizionare il testo, quindi premere ESC due volte.
10. Selezionare la nota della facciata continua.

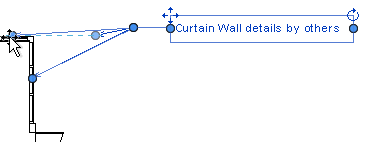

11. Nel gruppo Formato, fare clic su (Aggiungi linea direttrice dritta a sinistra).
12. Nell'area di disegno, fare clic sull'estremità della nuova linea direttrice e trascinarla, in modo che indichi la facciata continua nord.
