Parte 1 - Creazione di un progetto e aggiunta di livelli

Categoria Nuovi utenti Tempo richiesto 10 minuti File dell'esercitazione usati Nessuno - Nuovo progetto

In questo esercizio si creerà un progetto, quindi si creeranno livelli per le fondazioni, il livello inferiore, il livello di ingresso e il tetto del modello di edificio. Quando si creano i livelli, è possibile scegliere di creare contemporaneamente anche le viste corrispondenti.

Obiettivi

• Creazione di un progetto da un modello.
• Ridenominazione dei livelli di default e modifica delle quote del livello.
• Aggiunta di un livello specificando il punto iniziale e il punto finale.
• Aggiunta di un livello mediante l'offset della quota da un livello esistente.

Guarda il video

Modifica dei livelli del progetto

1. Aprire Revit LT, quindi nella pagina File recenti fare clic su Modello architettonico per avviare un progetto.
2. Nel Browser di progetto, in Prospetti, fare doppio clic su Sud per aprire la vista sud nell'area di disegno.

   Due livelli sono già creati nel modello di progetto.

3. Eseguire lo zoom avanti sui testi etichetta e sui valori dei livelli, visualizzati a destra. Per eseguire lo zoom avanti e indietro, è possibile utilizzare la rotellina del mouse.
4. Fare clic sull'etichetta 1 - Piano Primo, quindi immettere 01 - Lower Level.
5. Fare clic all'esterno dell'etichetta per salvare le modifiche.
6. Nel messaggio visualizzato, fare clic su Sì per rinominare le viste corrispondenti in Revit LT.
7. Nel Browser di progetto, in Piante dei pavimenti, fare clic con il pulsante destro del mouse su 0 - Piano Terra, quindi scegliere Rinomina.

   In alternativa, è possibile rinominare i livelli assegnando un nuovo nome alla vista corrispondente nel Browser di progetto.

8. In Nome, immettere 00 - Foundation e fare clic su OK.
9. Nel messaggio visualizzato, fare clic su Sì per rinominare il livello e le viste corrispondenti.

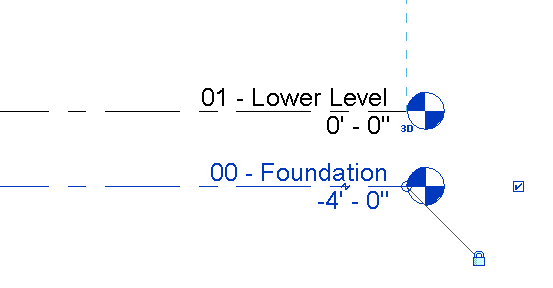

10. Nell'area di disegno, fare clic sul valore corrispondente a 00 - Foundation, immettere -4' e premere INVIO per modificare la quota altimetrica del livello.


Aggiunta di livelli

1. Fare clic sulla scheda Architetturagruppo Riferimento (Livello).

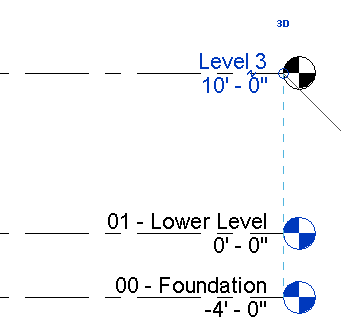

2. Posizionare il cursore sull'estremità sinistra della linea 01 - Lower Level, spostare il cursore verso l'alto di 10', quindi fare clic per definire un nuovo livello.
3. Spostare il cursore in senso orizzontale verso destra finché la linea tratteggiata non indica che l'estremità è allineata con quella del livello inferiore, quindi fare clic per posizionare il livello.

4. Fare clic sulla scheda Modifica | Posiziona livellogruppo Disegna (Seleziona linee).

   È possibile aggiungere un livello creandolo ad una distanza specifica da un livello esistente.

5. Nella barra delle opzioni, in Offset, immettere 10' e premere INVIO.
6. Posizionare il cursore sul livello appena aggiunto fino a quando al di sopra di esso non viene visualizzata una linea tratteggiata, quindi fare clic per posizionare il livello.
7. Fare clic su (Modifica).
8. Rinominare il livello 2 e il livello 3 con i seguenti valori, quindi fare clic su Sì per rinominare le viste corrispondenti.
   • Livello 3 = 02 - Entry Level
   • Livello 3 = 03 - Roof

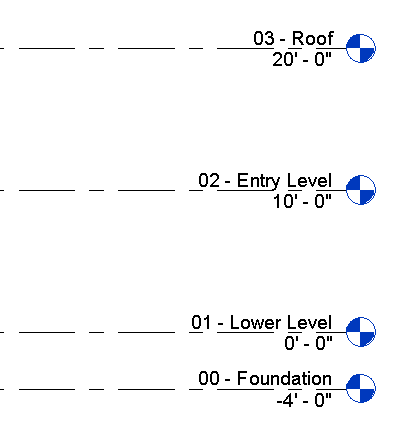

   Si dispone ora di 4 livelli alle quote altimetriche appropriate per il progetto.
