Parte 2 - Creazione di muri

Categoria Nuovi utenti Tempo richiesto 15 minuti File dell'esercitazione usati GSG_02_create_walls.rvt

In questo esercizio si inseriranno muri di fondazione, muri interni e muri esterni in diversi livelli del progetto.

Obiettivi

• Aggiunta di muri mediante lo strumento Muro.
• Aggiunta di muri esterni mediante la copia di muri di fondazione e l'utilizzo dello strumento Incolla > Allineato ai livelli selezionati.
• Inserimento di muri interni nel livello inferiore mediante lo strumento Muro.
• Creazione di un'apertura per un corridoio mediante lo strumento Riduci/Estendi.
• Inserimento di muri interni a livello dell'ingresso mediante il comando Crea simile del menu contestuale.

Guarda il video

Creazione di muri di fondazione

1. Aprire il progetto GSG_02_create_walls.rvt.
2. Nel Browser di progetto, in Piante dei pavimenti, fare doppio clic su 00 - Foundation per aprire la vista nell'area di disegno.
3. Fare clic sulla scheda Architetturagruppo Costruisci (Muro).
4. Nella tavolozza Proprietà, fare clic sul menu a discesa del selettore di tipo quindi, in Muro di base, selezionare Retaining - 12" Concrete.
5. Nella barra delle opzioni:
   • In Altezza, selezionare 02 - Entry Level.
   • In Linea di ubicazione, selezionare Superficie di finitura: interno.
   • Verificare che l'opzione Concatena sia selezionata.
6. Fare clic sulla scheda Modifica | Posiziona Murogruppo Disegna Linea.

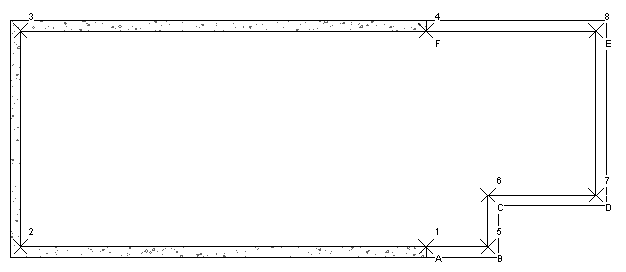

7. Disegnare muri nell'area di disegno a partire dal punto 1, terminando in corrispondenza del punto 4.

   Tali punti sono stati aggiunti al progetto per semplificare il disegno dei muri nelle posizioni specificate.

8. Premere ESC per modificare le opzioni e inserire un altro muro.
9. Nella barra delle opzioni:
   • In Altezza, selezionare 01 - Lower Level.
   • In Linea di ubicazione, selezionare Superficie di finitura: interno.
   • Verificare che l'opzione Concatena sia selezionata.
10. Fare clic sul punto A, premere la barra spaziatrice per invertire la direzione del muro, quindi fare clic sul punto B.
11. Continuare a fare clic sui punti per disegnare muri dal punto C al punto F.
12. Per terminare il comando, nella scheda Modifica | Posiziona muro fare clic su (Modifica) o premere ESC due volte.

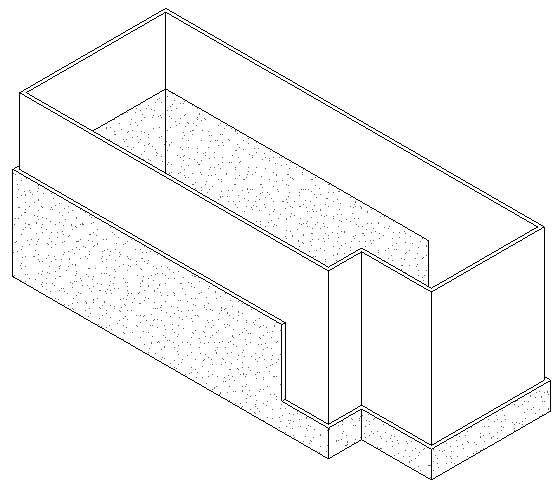

13. Fare clic sulla scheda Vistagruppo Crea (Vista 3D di default).

Aggiunta di muri esterni

1. Nella vista 3D, selezionare tutti i muri trascinando una finestra di selezione da destra a sinistra.
2. Fare clic sulla scheda Modifica | Muri gruppo Appunti (Copia negli Appunti).
3. Nel gruppo Appunti, fare clic sul menu a discesa Incolla, quindi scegliere (Allineato ai livelli selezionati).
4. Nella finestra di dialogo Seleziona livelli, selezionare 02 - Entry Level.
5. Nella tavolozza Proprietà, apportare le seguenti modifiche ai muri selezionati, quindi fare clic su Applica:
   • Nel selettore di tipo, in Muro di base, selezionare Generic - 6''.
   • In Vincolo di altezza, selezionare Fino al livello: 03 - Roof.
   • In Offset superiore, immettere 0'0".
6. Selezionare i muri la cui base non tocca la fondazione sottostante.
   Nota: Tenere premuto CTRL e fare clic per selezionare più muri contemporaneamente.
7. Nella tavolozza Proprietà, in Vincolo di base, selezionare 01 - Lower Level e fare clic su Applica.


Aggiunta di muri interni

1. Nel Browser di progetto, in Piante dei pavimenti, fare doppio clic su 01 - Lower Level.
2. Fare clic sulla scheda Architetturagruppo Costruisci (Muro).
3. Nella barra delle opzioni:
   • In Altezza, selezionare 02 - Entry Level.
   • In Linea di ubicazione, selezionare Linea d'asse del muro.
   • Deselezionare Concatena.
4. Nel selettore di tipo, in Muro di base, selezionare Generic - 6''.
5. Nella tavolozza Proprietà, verificare che Vincolo di altezza sia impostato su Fino al livello: 02 - Entry Level.

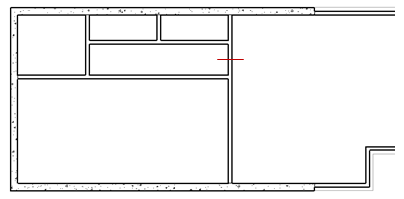

6. Utilizzando l'immagine seguente come riferimento, inserire muri interni per la creazione di locali.

7. Modificare i muri per creare un corridoio:
   • Fare clic sulla scheda Modificagruppo Modifica (Dividi elemento).
   • Fare clic sul muro in corrispondenza del punto contrassegnato dalla lineetta rossa nell'immagine precedente.
   • Nel gruppo Modifica, fare clic su (Riduci/Estendi ad angolo).

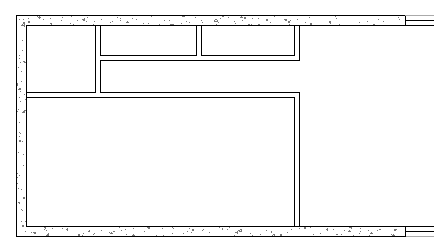

   • Ridurre il muro diviso per creare un corridoio, come illustrato.
     Nota: Quando si esegue la riduzione in Revit LT, selezionare le parti di elemento che si desidera mantenere.

8. Aprire la pianta del pavimento 02 - Entry Level.
9. Fare clic con il pulsante destro del mouse su uno dei muri in grigio visualizzati come elementi sottostanti del livello inferiore e scegliere Crea simile.

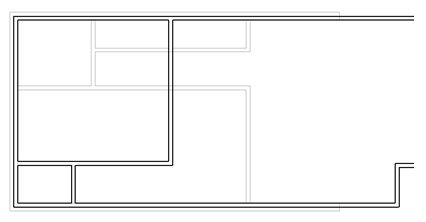

10. Utilizzando l'immagine seguente come riferimento, inserire altri muri per la creazione di locali.

11. Fare clic su (Modifica) per terminare il comando.
