Parte 5 - Creazione di un tetto

Categoria Nuovi utenti Tempo richiesto 10 minuti File dell'esercitazione usati GSG_05_add_roof.rvt

In questo esercizio si creerà un tetto in base al perimetro dei muri esterni. Durante la creazione del tetto, si specificherà un valore di sporgenza.

Obiettivi

• Aggiunta di una linea del tetto per la definizione dell'inclinazione.
• Aggiunta di linee del tetto con una sporgenza definita.
• Completamento del disegno mediante l'opzione Riduci/Estendi.
• Associazione dei muri esterni al tetto.
• Modifica dell'inclinazione del tetto.

Guarda il video

Disegno del tetto

Disegno di una linea del tetto

Creazione di linee del tetto con una sporgenza

Completamento del disegno del tetto

1. Aprire il progetto GSG_05_add_roof.rvt.
2. Aprire la pianta del pavimento 03 - Roof.
3. Fare clic sulla scheda Architetturamenu a discesa Tetto (Tetto da perimetro).
4. Nel gruppo Disegna, fare clic su (Linea).
5. Nella barra delle opzioni, verificare che l'opzione Definisce l'inclinazione sia selezionata.

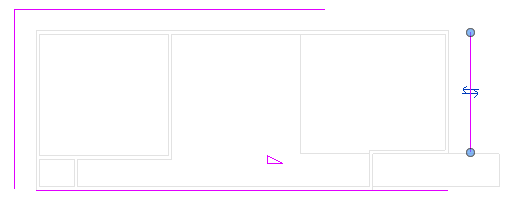

6. Disegnare il primo segmento di tetto iniziando in basso a sinistra e costeggiando il bordo esterno del muro sud, selezionandone l'estremità sinistra e l'intersezione con il muro est all'estrema sinistra.
7. Nel gruppo Disegna, fare clic su (Seleziona muri).
8. Nella barra delle opzioni, in Sporgenza, immettere 3' e deselezionare Definisce l'inclinazione.
9. Nell'area di disegno, evidenziare il muro ovest. Quando viene visualizzata una linea tratteggiata all'esterno del muro, fare clic per posizionare la linea del tetto. Ripetere l'operazione con i muri nord ed est.

10. Nel gruppo Modifica, fare clic su (Riduci/Estendi ad angolo).
11. Selezionare la linea del tetto est, quindi la linea del tetto sud. Ripetere l'operazione per le linee del tetto ovest e sud.
12. Nel gruppo Modalità, fare clic su (Termina modalità di modifica).

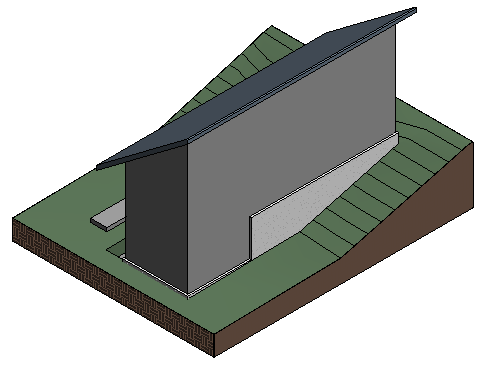

    Il tetto risultante utilizza il valore di default e presenta un'inclinazione molto elevata, che si correggerà più avanti nel corso dell'esercizio.

Associazione dei muri al tetto

1. Premere TAB, quindi fare clic per selezionare la catena di muri (vengono selezionati tutti i muri esterni).
2. Premere CTRL e fare clic per selezionare tutti i muri interni visualizzati come elementi sottostanti a livello dell'ingresso.
3. Fare clic sulla scheda Modifica | Murigruppo Modifica muro (Associa altezza/base).
4. Fare clic per selezionare il tetto.
5. Nella barra degli strumenti Accesso rapido, fare clic su (Vista 3D di default).

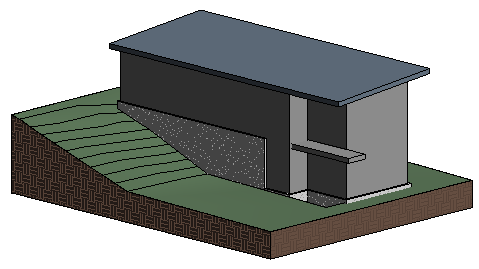

   I muri si estendono fino al tetto.



Modifica dell'inclinazione del tetto

1. Selezionare il tetto.
2. Nella tavolozza Proprietà, in Dimensioni, per Inclinazione, immettere 1"/12", quindi fare clic su Applica.
3. Fare clic in un punto qualsiasi dell'area di disegno per deselezionare il tetto.
