Aggiunta di un tetto da perimetro
- Disegno con perimetro chiuso 2D del perimetro del tetto
- Creazione al momento della selezione di muri o del disegno di linee in una vista di pianta
- Creazione in corrispondenza del livello della vista in cui è stato disegnato
- Altezza controllata dalla proprietà di offset dell'altezza di base
- Aperture definite da perimetri chiusi aggiuntivi
- Inclinazioni definite quando si applica un parametro di inclinazione alle linee di disegno

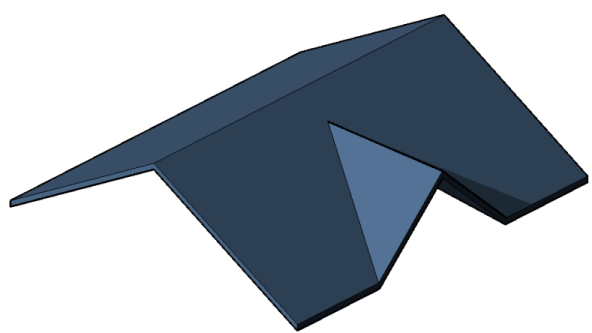

Tetto da perimetro
Aggiunta di un tetto da estrusione
- Disegno con perimetro aperto del profilo del tetto
- Creazione quando si utilizzano linee e archi per il disegno del profilo in una vista di prospetto
- Altezza controllata dalla posizione del disegno nella vista di prospetto
- Profondità calcolata da Revit LT in base alle dimensioni del disegno, a meno che non si specifichino i punti iniziale e finale.
Utilizzare piani di riferimento per il disegno del profilo di un testo estruso è alquanto vantaggioso. Ad esempio, disegnare tre piani di riferimento verticali reciprocamente paralleli e un piano di riferimento orizzontale che li intersechi.

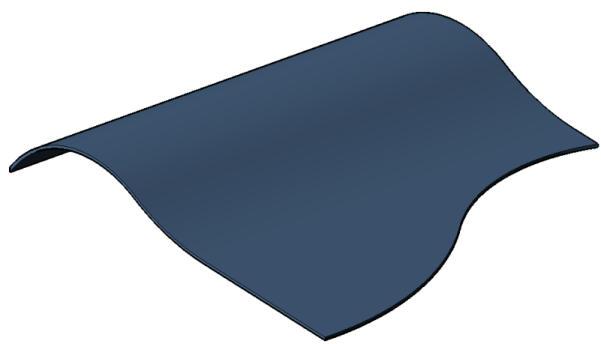

Tetto da estrusione
Lo strumento Tetto da estrusione consente di creare un tetto con inclinazioni semplici.
Dopo avere creato un tetto da estrusione, è possibile spostare il tetto su un altro host o modificare il piano di lavoro del tetto.
Aggiunta di vetrate inclinate
Le vetrate inclinate possono essere create mediante i metodi da perimetro e da estrusione. Le vetrate inclinate possono presentare una o più linee di definizione dell'inclinazione e possono essere associate a facciate continue o a tipi di muro di base.
