Parte 10 - Creazione di viste

Categoria Nuovi utenti Tempo richiesto 10 minuti File dell'esercitazione usati GSG_10_views.rvt

In questo esercizio si creeranno una vista di sezione, una vista di dettaglio del muro ovest e un particolare di dettaglio del muro.

Obiettivi

• Creazione di una vista di sezione dell'edificio mediante lo strumento Sezione.
• Modifica dell'area inclusa nella sezione e della visualizzazione dell'estremità di sezione mediante controlli.
• Creazione di una vista di sezione del muro mediante lo strumento Dettaglio.
• Creazione di una vista di dettaglio della sezione di muro mediante lo strumento Dettaglio.

Guarda il video

Creazione di una vista di sezione

1. Aprire il progetto GSG_10_views.rvt.
2. Nel Browser di progetto, in Piante dei pavimenti, fare doppio clic su 01 - Lower Level.
3. Fare clic sulla scheda Vistagruppo Crea (Sezione).

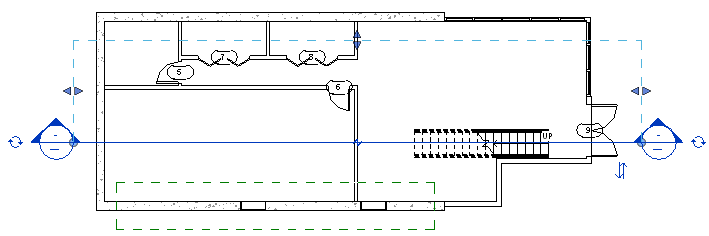

4. Fare clic all'esterno del muro est dell'edificio, spostare il cursore verso sinistra fino a raggiungere il lato esterno dell'edificio sul lato ovest e fare clic per posizionare una linea di sezione all'incirca al centro della scala, come illustrato.

5. Fare clic sul controllo di inversione () per invertire la sezione in modo che includa la parte centrale dell'edificio.
6. Fare clic due volte sul controllo a sinistra per scorrere tra le opzioni relative al simbolo di estremità finale della sezione disponibili e visualizzare l'estremità di sezione a sinistra e a destra.

7. Fare doppio clic sull'estremità di sezione per aprire la vista di sezione.
8. Nella barra dei controlli della vista, fare clic su (Nascondi regione di taglio).

Creazione di viste di dettaglio

1. Fare clic sulla scheda Vistagruppo Crea (Dettaglio).
2. Nel selettore di tipo, in Sezione, fare clic su Wall Section.

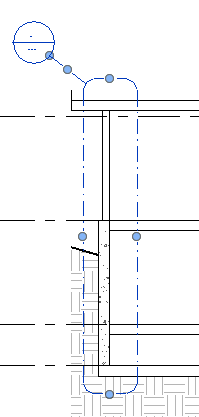

3. Disegnare un dettaglio intorno all'intero muro ovest dell'edificio, dalla fondazione al tetto.
4. Selezionare il dettaglio e trascinarne l'estremità mediante l'apposito controllo di trascinamento, in modo che venga visualizzata all'estremità superiore sinistra del dettaglio.

5. Fare doppio clic sull'estremità del dettaglio per aprire la vista di dettaglio.
6. Nella barra dei controlli della vista, fare clic su (Nascondi regione di taglio).
7. Nel gruppo Crea, fare clic su (Dettaglio).
8. Nel selettore di tipo, in Vista di dettaglio, selezionare Detail.

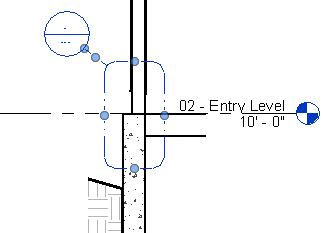

9. Disegnare un dettaglio intorno all'area in cui i due tipi di muro si congiungono in corrispondenza di 02 - Entry Level.
10. Riposizionare l'estremità del dettaglio in alto a sinistra.

11. Fare doppio clic sull'estremità del dettaglio per aprire la vista di dettaglio.
12. Nella barra dei controlli della vista, fare clic su (Nascondi regione di taglio).
