Creazione di sottocategorie di famiglie

Quando si crea una famiglia, il modello fa sì che venga assegnata ad una categoria che definisce la visualizzazione di default della famiglia stessa (spessore, colore e modello di linea; assegnazione dei materiali della geometria della famiglia) quando questa viene caricata in un progetto. Per assegnare a ciascun componente geometrico della famiglia valori diversi per queste impostazioni, è necessario creare sottocategorie all'interno della categoria. In un secondo momento, quando la geometria della famiglia è stata creata, assegnare i componenti alle rispettive sottocategorie.

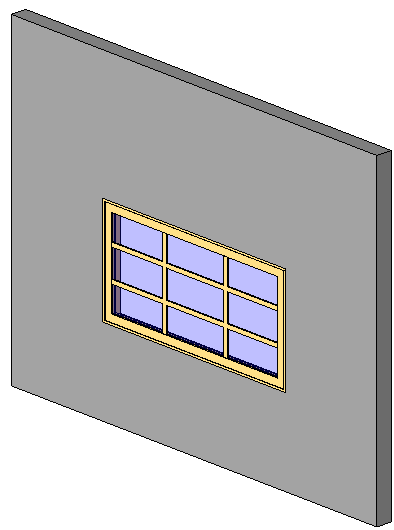

Ad esempio, in una famiglia di finestre, è possibile assegnare il telaio, il telaio del vetro e i montanti ad una sottocategoria e il vetro ad un'altra. Quindi assegnare i diversi materiali (legno e vetro) a ciascuna sottocategoria per ottenere il seguente effetto.

In una famiglia di impianti idraulici, ad esempio, è possibile assegnare il lavandino ad una sottocategoria e i raccordi ad un'altra, quindi assegnare materiali diversi a ciascuna sottocategoria.

Revit LT fornisce alcune sottocategorie predefinite per le diverse categorie di famiglie. Per altre famiglie prive di sottocategorie, è possibile definire sottocategorie personalizzate. La finestra di dialogo Stili oggetti elenca le categorie e le sottocategorie di famiglie. Indica inoltre lo spessore, il colore e il modello di linea, nonché il materiale assegnati a ciascuna categoria e sottocategoria.

Suggerimento: È possibile applicare motivi di disegno ad una famiglia. Durante la creazione e definizione di una sottocategoria da applicare alla famiglia, è possibile specificare i materiali per i motivi di sezione e di superficie in modo da creare un motivo di disegno. Non è possibile applicare un motivo di modello ad una famiglia. Solo le superfici piatte o cilindriche possono presentare motivi di disegno. Vedere Retini.

1. Con la famiglia aperta, fare clic sulla scheda Gestiscigruppo Impostazioni (Stili oggetti).
2. Nella scheda Oggetti modello della finestra di dialogo Stili oggetti, in Categoria, selezionare la categoria della famiglia.
3. In Modifica sottocategorie, fare clic su Nuovo.
4. Nella finestra di dialogo Nuova sottocategoria, immettere un nuovo nome.

   Nell'elenco Sottocategoria di viene selezionata automaticamente la categoria appropriata.Revit LT

5. Fare clic su OK.

   Sebbene la sottocategoria non venga immediatamente creata e assegnata alla geometria della famiglia, è possibile specificare lo spessore, il colore e il modello di linea e il materiale per la sottocategoria.

6. Specificare i valori relativi allo spessore, il colore e il modello di linea, nonché al materiale:
   • In Spessore di linea, fare clic nei campi Proiezione e Taglio e selezionare un valore dagli elenchi.
   • Fare clic sul pulsante del campo Colore della linea e selezionare un colore dalla finestra di dialogo Colore. Se necessario, definire un colore personalizzato.
   • Fare clic nel campo Modello di linea e selezionare un modello di linea dall'elenco. Se necessario, definire un nuovo modello per la visualizzazione della linea.
   • Fare clic nel campo Materiale, quindi specificare un materiale, un motivo di sezione e uno di superficie, oppure una composizione di rendering.

     Vedere Materiali.

7. Per definire sottocategorie aggiuntive, ripetere i passaggi da 3 a 6.
8. Fare clic su OK.
