Aggiunta di intradossi tetto

L'intento progettuale per la creazione di intradossi tetto può variare notevolmente. In questa procedura, l'intradosso viene creato a partire da un disegno con due perimetri tra un muro e un tetto. L'intradosso viene associato ai muri e al tetto. È inoltre possibile creare intradossi non associativi utilizzando lo strumento Linee in modalità disegno.

  1. Fare clic sulla scheda Architetturagruppo Costruiscimenu a discesa Tetto (Tetto: Intradosso).
  2. Fare clic sulla scheda Modifica | Crea contorno intradosso tettogruppo Disegna (Seleziona bordi del tetto).

    Questo strumento crea linee di disegno bloccate.

  3. Evidenziare il muro e fare clic per selezionarlo.

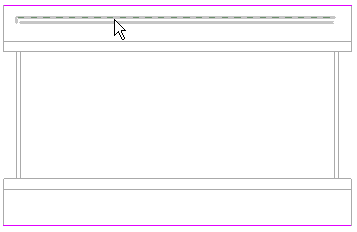

    Tetto selezionato mediante lo strumento Seleziona bordi del tetto

  4. Fare clic sulla scheda Modifica | Crea contorno intradosso tettogruppo Disegna (Seleziona muri), quindi evidenziare le superfici esterne del muro sotto il tetto e fare clic per selezionare.

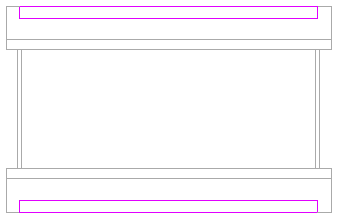

    Muro evidenziato per la linea dell'intradosso

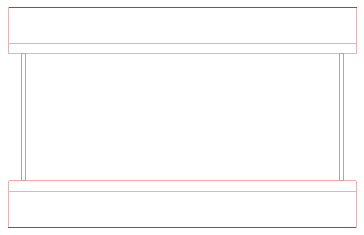

    Linee di disegno per l'intradosso dopo la selezione dei muri

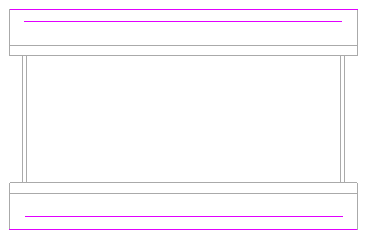

  5. Tagliare le linee di disegno in eccesso e chiudere il perimetro del disegno.

  6. Fare clic su (Termina modalità di modifica).

    Per vedere ancora meglio l'intradosso, creare una vista di sezione attraverso la vista di pianta in cui è possibile visualizzare il muro che incontra il tetto.

    Tetto, intradosso e muro nella vista di sezione

    Nota: Lo strumento Usa geometria è stato utilizzato per unire l'intradosso e il tetto nell'illustrazione precedente. Per completare l'immagine, unire l'intradosso al muro e il muro al tetto.

    È possibile creare un intradosso inclinato disegnando una freccia di inclinazione o modificando le proprietà delle linee di contorno. Vedere GUID-2D9453B7-364D-42E1-93C7-8D875D8284F2.htm#WSFACF1429558A55DEBD637AFF4F2F7ABE-7FA7.

Argomento principale: Intradossi del tetto
