- Dettagli. Creare un dettaglio per ottenere un primo piano di una vista di pianta o prospetto. Tutte le annotazioni di dettaglio vengono aggiunte alla vista di dettaglio. Per ulteriori informazioni, vedere Viste di dettaglio.
- Linee di dettaglio. Utilizzare le linee di dettaglio per aggiungere informazioni o disegnare sopra gli elementi esistenti. Per ulteriori informazioni, vedere Linee di dettaglio.
- Quote. Applicare quote specifiche ai dettagli. Per ulteriori informazioni, vedere Inserimento di quote permanenti.
- Note di testo. Specificare i metodi di costruzione mediante note di testo. Per ulteriori informazioni, vedere Note di testo.
- Componenti di dettaglio. Creare e caricare componenti personalizzati da posizionare nel dettaglio. I componenti di dettaglio possono essere effettivi componenti di costruzione, quali lamine d'acciaio, montanti e perni di metallo. Per ulteriori informazioni, vedere Creazione di una famiglia di componenti di dettaglio.
- Simboli. Posizionare un simbolo, ad esempio una freccia di direzione o un segno d'interruzione, per indicare l'eventuale assenza di informazioni. Per ulteriori informazioni, vedere Simboli.
- Mascheratura. È possibile creare mascherature per nascondere elementi all'interno di una vista. Per ulteriori informazioni, vedere Mascherature.
- Campitura. Creare campiture di dettaglio e corredarle di retini per rappresentare diverse superfici, inclusi calcestruzzo o terra battuta. Le regioni sono disegnate sul piano di lavoro di default; non è quindi necessario selezionare un piano di lavoro specifico. È possibile applicare un retino alla regione. Per eseguire questa operazione, selezionare la regione e fare clic sulla scheda Modifica | Crea campitura
Proprietà
(Proprietà del tipo). Impostare un valore per la proprietà Retino. I diversi retini sono definiti mediante lo strumento Retini. Vedere Campiture e Retini.
- Isolamento. Posizionare l'isolamento in un dettaglio del muro in cui sono visualizzati tutti i materiali del muro. Ad esempio, un muro esterno potrebbe comprendere uno strato di gesso, isolamento, montanti di metallo, rivestimenti, camere d'aria e mattoni. Per ulteriori informazioni, vedere Isolamento.

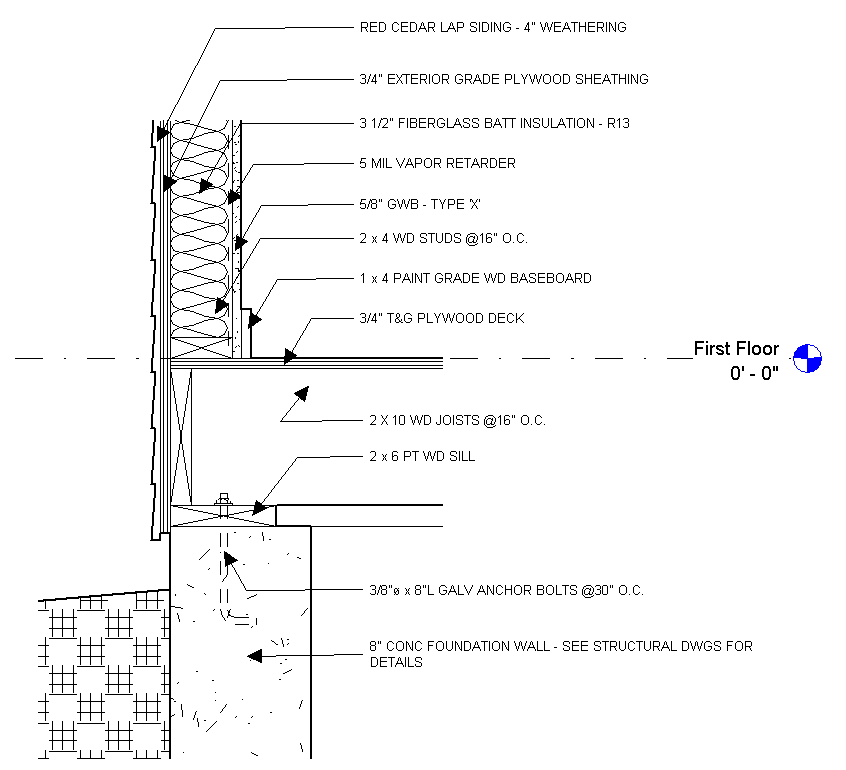

Dettaglio di fondazione disegnato con gli strumenti di dettaglio di Revit LT
