Creazione di muri locali

  1. Fare clic su una delle seguenti opzioni:
    • Scheda Architetturagruppo Costruiscimenu a discesa Muro (Muro locale)
    • Scheda Strutturagruppo Strutturamenu a discesa Muro (Muro locale)
  2. Immettere un nome per il nuovo tipo di muro locale.

    Si apre l'Editor di famiglie e la geometria esistente nel modello di edificio viene visualizzata in grigio.

  3. Progettare il muro con l'ausilio dell'Editor di famiglie.

    Ad esempio, nella scheda Creagruppo Forme, è possibile creare la geometria del muro locale mediante gli strumenti Estrusione, Unione, Rivoluzione, Estrusione su percorso, Unione su percorso e Vuoti. Vedere Creazione di geometrie solide o vuote ed Elementi di disegno.

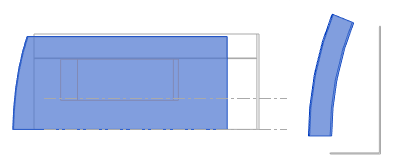

    L'immagine seguente mostra un muro locale in una vista di prospetto e in una vista di pianta. Gli altri elementi di geometria del modello vengono visualizzati in grigio.

  4. Fare clic su (Termina modello).

    Il muro locale viene visualizzato nel modello.

  5. Proseguire con la progettazione del modello nell'ambiente di progetto.
