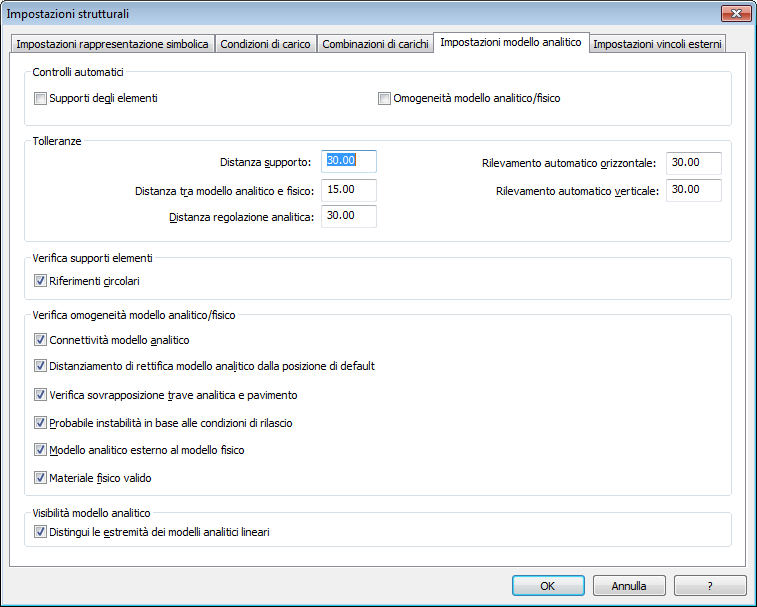

La scheda Impostazioni modello analitico della finestra di dialogo Impostazioni strutturali consente di definire la modalità di esecuzione di specifiche operazioni nel modello analitico in Revit. Tutte le impostazioni di questa finestra di dialogo sono specifiche del progetto e vengono memorizzate all'interno del progetto.
Di seguito vengono descritte le impostazioni disponibili:
Controlli automatici
Se queste opzioni sono selezionate, viene visualizzato un avviso quando il modello analitico del progetto potrebbe contenere errori.
Utilizzare queste impostazioni quando la maggior parte della struttura è stata modellata e si desidera controllare se le modifiche apportate al modello determinano la disattivazione del supporto di alcuni elementi o l'incoerenza dei modelli analitici.
Si consiglia di non attivare queste impostazioni nelle fasi iniziali di un progetto, in quanto il numero di elementi non supportati durante la creazione del modello è elevato. Per ulteriori informazioni, vedere Controlli automatici.
- Supporti elementi. Visualizza un avviso quando un elemento non è supportato durante la creazione o la modifica del modello. I riferimenti circolari sono specificati nella sezione Verifica supporti elementi di tale finestra di dialogo. Vedere Verifica del modello analitico.
- Omogeneità modello analitico/fisico Visualizza un avviso durante la creazione o la modifica di:
- Tutti gli elementi strutturali non supportati
- Tutte le incoerenze presenti nel modello analitico
- Tutte le incoerenze tra il modello analitico e quello fisico
- Tutti gli elementi analitici senza materiali fisici assegnati
Le opzioni per questo controllo vengono specificate nella sezione Verifica omogeneità modello analitico/fisico della finestra di dialogo.
Per ulteriori informazioni, vedere Modifica dei criteri di verifica e delle tolleranze.
Tolleranze
Queste opzioni consentono di impostare le tolleranze sia per controllo Omogeneità modello analitico/fisico sia per il rilevamento automatico del modello analitico.
- Distanza supporto. Specifica la distanza massima consentita tra il modello fisico di un elemento e il modello fisico dell'elemento di supporto. Se si supera questo valore di tolleranza, viene visualizzato un avviso durante un controllo di omogeneità.
- Distanza tra modello analitico e fisico. Specifica la distanza massima consentita tra il modello analitico e quello fisico. Se si supera questo valore di tolleranza, viene visualizzato un avviso durante un controllo di omogeneità.
- Distanza regolazione analitica. Specifica la distanza massima consentita del modello analitico dalla posizione di default. Se si supera questo valore di tolleranza, viene visualizzato un avviso durante un controllo di omogeneità.
- Rilevamento automatico orizzontale. Specifica la distanza orizzontale massima consentita tra il modello analitico e quello fisico. Regolazione automatica del modello analitico.
- Rilevamento automatico verticale. Specifica la distanza verticale massima consentita tra il modello analitico e quello fisico. Vedere Regolazione automatica del modello analitico.
Per ulteriori informazioni, vedere Modifica dei criteri di verifica e delle tolleranze.
Verifica supporti elementi
Questa opzione viene utilizzata durante le verifiche del supporto di elementi automatiche o avviate dall'utente.
- Riferimenti circolari. Verifica la presenza di catene di supporti circolari.
Verifica omogeneità modello analitico/fisico
Utilizzare queste opzioni per eseguire le verifiche dell'omogeneità dei modelli analitici/fisici automatiche o avviate dall'utente.
Per ulteriori informazioni, vedere Modifica dei criteri di verifica e delle tolleranze.
