Posizionamento di carichi lineari su una struttura inclinata

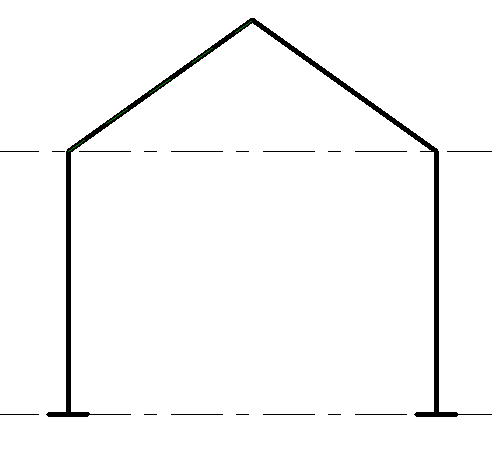

In questo esempio si fa riferimento alla struttura inclinata illustrata di seguito.

Impostazione di un piano di lavoro

Aggiunta di un carico lineare sulla struttura inclinata nel piano di lavoro corrente

Aggiunta di un carico lineare perpendicolare all'elemento verticale della struttura utilizzando un carico lineare ospitato

1. Selezionare la scheda Strutturagruppo Piano di lavoro Piano di riferimento.
2. Disegnare un piano di riferimento come nell'immagine.

3. Fare clic sulla scheda Strutturagruppo Piano di lavoro Imposta.
4. Nella finestra di dialogo Piano di lavoro, fare clic su Seleziona un piano.
5. Nell'area di disegno selezionare il piano di riferimento. Il piano di lavoro ora è impostato sull'angolo della parte inclinata della struttura.

6. Fare clic sulla scheda Analizzagruppo Carichi Carichi.
7. Fare clic sulla scheda Modifica | Posiziona carichigruppo Carichi Carico lineare.
8. Nella tavolozza Proprietà, selezionare un valore per Condizione di carico. Per informazioni sulle condizioni di carico, vedere Aggiunta di una condizione di carico o di una natura di carico.
9. Per il parametro Orienta su, selezionare Piano di lavoro.
10. Disegnare un carico lineare nel modo seguente:
    • Selezionare l'estremità dell'elemento posto alla base dell'inclinazione.
    • Selezionare l'estremità dell'elemento posto nella parte superiore dell'inclinazione.

11. Fare clic sulla scheda Strutturagruppo Piano di lavoro Imposta.
12. Nella finestra di dialogo Piano di lavoro, fare clic su Seleziona un piano.
13. Selezionare il nuovo piano di riferimento.
14. Fare clic sulla scheda Analizzagruppo Carichi Carichi.
15. Fare clic sulla scheda Modifica | Posiziona carichigruppo Carichi Carico lineare ospitato.
16. Nella tavolozza Proprietà, immettere un valore per Condizione di carico. Per informazioni sulle condizioni di carico, vedere Aggiunta di una condizione di carico o di una natura di carico.
17. Selezionare un valore per Orienta su.
18. Selezionare l'elemento verticale.

    Il carico lineare viene aggiunto perpendicolarmente all'elemento verticale nella direzione X positiva e viene creato utilizzando il piano di lavoro host.
