Creazione di una superficie inclinata tramite una singola linea di disegno

È possibile utilizzare questo metodo per creare una superficie inclinata nei seguenti tipi di elementi:

• intradossi
• pavimenti
• pavimenti strutturali
• controsoffitti

Per creare un tetto inclinato, vedere Inclinazione del tetto.

Per applicare un'inclinazione alla piattaforma edificio, utilizzare una freccia di inclinazione.

Come creare una superficie inclinata

1. Se la modalità di disegno non è già stata attivata, selezionare l'elemento in una vista di pianta e fare clic su (Modifica contorno/perimetro/disegno).

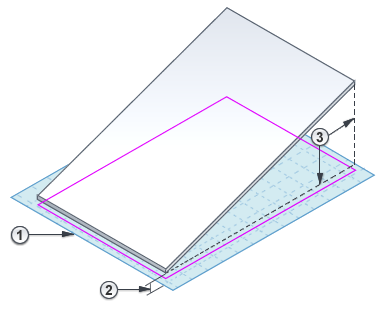

2. Selezionare una linea di contorno, quindi effettuare le seguenti operazioni nella tavolozza Proprietà:
   1. Selezionare Definisce altezza costante.
   2. Selezionare Definisce l'inclinazione.
   3. Immettere un valore per Inclinazione .
   4. (Facoltativo) Immettere un valore per i parametri Livello e Offset dalla base .

3. Nella barra multifunzione, fare clic su (Termina modalità di modifica).
