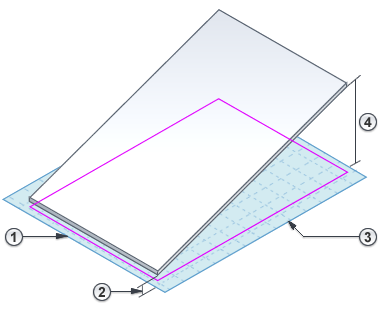

Creazione di una superficie inclinata tramite linee di disegno parallele

È possibile utilizzare questo metodo per creare una superficie inclinata nei seguenti tipi di elementi:

• intradossi
• pavimenti
• pavimenti strutturali
• controsoffitti

Per creare un tetto inclinato, vedere Inclinazione del tetto.

Per applicare un'inclinazione alla piattaforma edificio, utilizzare una freccia di inclinazione.

Come creare una superficie inclinata

1. Se la modalità di disegno non è già stata attivata, selezionare l'elemento in una vista di pianta e fare clic sulla scheda Modifica | <Elementi>gruppo Modalità(Modifica contorno/perimetro/disegno).
2. Selezionare una linea di contorno, quindi effettuare le seguenti operazioni nella tavolozza Proprietà:
   • Selezionare Definisce altezza costante.
   • Immettere un valore per i parametri Livello e Offset dalla base .
3. Selezionare una linea di contorno parallela; quindi, utilizzando la stessa procedura, specificare le proprietà per Livello e Offset dalla base .

4. Nella barra multifunzione, fare clic su (Termina modalità di modifica).

Per visualizzare la superficie inclinata risultante, aprire una vista 3D o una vista di sezione.
