È possibile allineare la griglia UV in una superficie piana divisa utilizzando come riferimento un bordo diritto della superficie o un riferimento esterno. Questo metodo consente di ruotare la griglia in modo da allinearla ai bordi selezionati.
- Nell'ambiente di progettazione concettuale, selezionare la superficie piana divisa che si desidera modificare.
- Fare clic sulla scheda Modifica | Superficie divisa
gruppo Modifica

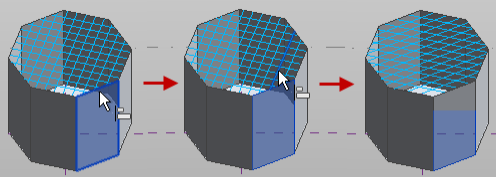

(Allinea). - Selezionare il bordo della superficie divisa da utilizzare come riferimento per l'allineamento.
- Selezionare una linea di griglia U o V sulla superficie divisa.
La superficie divisa viene aggiornata in modo da allineare la griglia U o V selezionata con il bordo della superficie divisa. Anche i parametri di rotazione sulla superficie divisa vengono aggiornati, in modo da riportare il nuovo angolo.
