Nelle viste di pianta e 3D è possibile scegliere le travi e i muri strutturali per definire il contorno del sistema di travi strutturali.
- Fare clic sulla scheda Struttura
gruppo StrutturaSistema di travi. - Fare clic sulla scheda Modifica | Posiziona Sistema di travi strutturaligruppo Sistema di traviDisegna sistema di travi.
- Fare clic sul gruppo DisegnaSeleziona supporti. Suggerimento: quando si selezionano i supporti, il primo supporto selezionato consente di definire la direzione della trave. Le travi del sistema saranno parallele a questa trave. Il sistema può essere modificato in qualsiasi momento. Vedere Modifica di un sistema di travi.
- Selezionare il primo elemento di supporto.
Viene visualizzata una linea di disegno con due punti di manipolazione sul supporto selezionato. Su ogni lato della linea vengono visualizzate due linee parallele corte, ad indicare la direzione del sistema di travi.
Sistema di travi con il primo elemento di supporto selezionato
- Scegliere le linee rimanenti che definiscono il contorno del sistema di travi. Nota: Le linee devono formare un perimetro chiuso. È possibile utilizzare gli strumenti di modifica (Riduci, Estendi e così via) sulla barra delle opzioni secondo necessità per creare un perimetro chiuso di linee di disegno. Per ulteriori informazioni, vedere Modifica degli elementi.

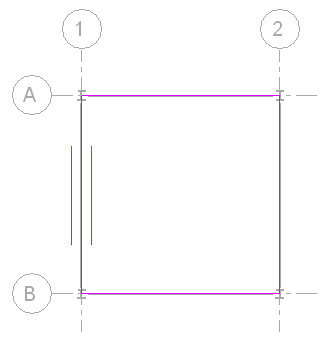

Sistema di travi con il contorno selezionato
Dopo avere specificato il contorno del sistema di travi, è possibile:
- Modificare la direzione delle travi, se necessario. Per ulteriori informazioni, vedere Impostazione della direzione delle travi in un sistema di travi.
- Se necessario, modificare le proprietà del sistema di travi. Vedere Modifica delle proprietà di un sistema di travi.
- Utilizzare il comando Seleziona supporti o lo strumento Linee per disegnare un'apertura nel sistema di travi. Per ulteriori informazioni, vedere Taglio di aperture in un sistema di travi.
- Fare clic sulla scheda Modifica | Crea contorno sistema di travigruppo ModalitàTermina modalità di modifica.

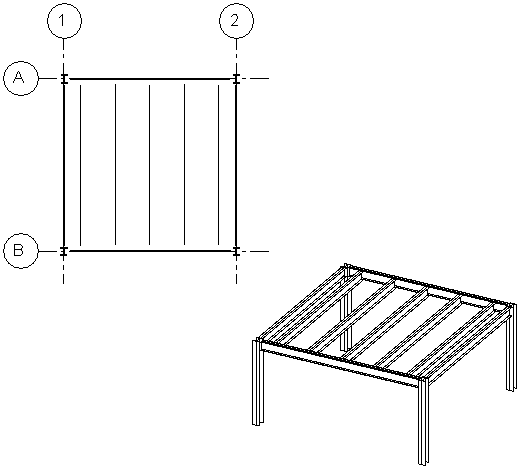

Vista della pianta del pavimento e 3D del sistema di travi strutturali completato.
