Negli abachi dei pilastri, i pilastri vengono identificati tramite le intersezioni delle linee di griglia e i rispettivi vincoli e offset di base e altezza. Il loro posizionamento nell'abaco dipende da tali elementi di identificazione.
Per visualizzare l'abaco dei pilastri strutturali di un progetto, fare clic sulla scheda Vista
gruppo Creamenu a discesa AbachiAbaco grafico dei pilastri. Viene creata una nuova vista, visualizzata nel Browser di progetto.

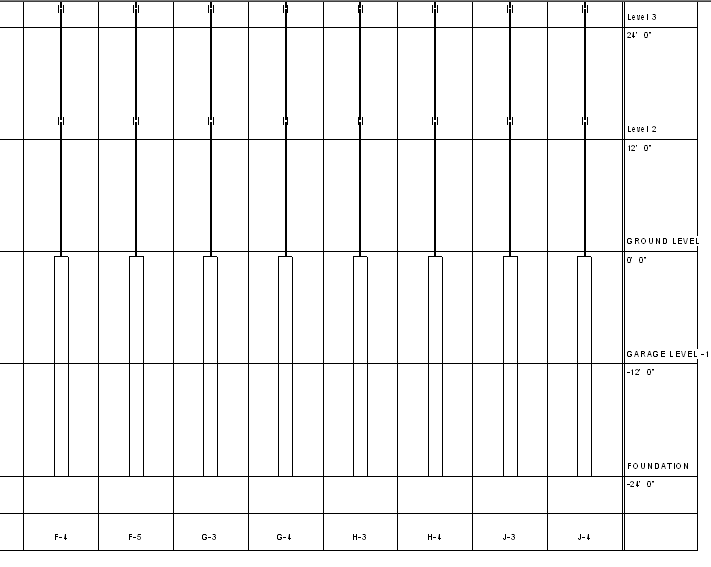

Pilastri identificati da intersezioni con giunzioni e piastre alla base visibili
Gli abachi grafici dei pilastri consentono di eseguire le seguenti operazioni:
- Includere pilastri esterni alla griglia. Vedere Inclusione di pilastri esterni alla griglia.
- Filtrare i pilastri da visualizzare.
- Selezionare specifici livelli da non visualizzare. Vedere Come nascondere i livelli negli abachi grafici dei pilastri.
- Definire l'intervallo di livelli di pianta da visualizzare. Vedere Visualizzazione per intervallo di livelli di pianta.
- Definire l'intervallo di posizioni di pilastro da visualizzare. Vedere Visualizzazione per intervallo di posizioni di pilastro.
- Filtrare i pilastri da visualizzare in base al materiale. Vedere Visualizzazione per materiali di pilastro.
- Modificare l'aspetto dell'abaco
- Modificare le proprietà di testo. Vedere Modifica delle proprietà di testo dell'abaco grafico dei pilastri.
- Modificare le proprietà di visualizzazione della griglia per gli abachi. Vedere Modifica delle proprietà di griglia dell'abaco grafico dei pilastri.
- Modificare l'aspetto dei pilastri. Vedere Modifica delle proprietà di visualizzazione dei pilastri.
- Dividere l'abaco. Vedere Divisione dell'abaco in segmenti.
- Assegnare un'etichetta ai pilastri nell'abaco. Vedere Applicazione di etichette per categoria e Assegnazione di etichette mancanti.
- Raggruppare posizioni di pilastro simili. Vedere Raggruppamento di pilastri per posizioni simili.
- Applicare l'abaco ad una tavola. Vedere Aggiunta di una tavola.
