Posizionamento di forme di armatura in un host

La seguente procedura fornisce istruzioni sul flusso di lavoro generico per l'aggiunta di armature ad un elemento in calcestruzzo.

1. Determinare se la corrispondenza delle forme di armatura include riferimenti ai ganci. È importante specificare questa opzione prima del posizionamento di un'armatura nel progetto, in quanto non sarà possibile modificare l'opzione nelle fasi successive del processo di progettazione.
2. Creare una vista che tagli l'elemento da rinforzare.
3. Fare clic sulla scheda Strutturagruppo Rinforzo Armatura.
   Nota: Tale strumento è disponibile anche nella scheda contestuale della selezione per elementi che costituiscono host validi per le armature.
4. Nel Selettore di tipo nella parte superiore della tavolozza Proprietà, selezionare il tipo di armatura desiderato.
5. Facoltativo. Se necessario, fare clic sulla scheda Modifica | Posiziona armatura gruppo Famiglia Carica forme per caricare forme dell'armatura aggiuntive.
6. In Seleziona tipo di forma dell'armatura nella barra delle opzioni o nel Browser forme di armatura, selezionare la forma dell'armatura desiderata.

   Posizionamento di armature planari

   Fare clic sui seguenti orientamenti di posizionamento nella scheda Modifica | Posiziona armaturagruppo Orientamento di posizionamento

   • Parallelo al piano di lavoro
   • Parallelo al copriferro
   • Perpendicolare al copriferro

   L'orientamento definisce il modo in cui l'armatura viene allineata al momento del posizionamento nell'elemento host.

   Posizionamento di armature multiplanari

   Fare clic sulle seguenti prospettive di posizionamento nella scheda Modifica | Posiziona armaturagruppo Prospettiva di posizionamento

   • In alto
   • In basso
   • Anteriore
   • Posteriore
   • Destra
   • Sinistra

   La prospettiva determina quale lato della famiglia di armature multiplanari è parallelo al piano di lavoro.

7. Se si posiziona un'armatura con stile standard adiacente all'armatura con stile staffa/tirante, l'armatura standard effettuerà lo snap lungo il bordo dell'armatura staffa/tirante. Ciò include i bordi diritti, i raccordi e i ganci dell'armatura della staffa e del tirante. Vedere Riferimenti per raccordi e ganci.
8. Fare clic per posizionare l'armatura nell'elemento host. Se necessario, premere la BARRA SPAZIATRICE durante il posizionamento per modificare l'orientamento della forma di armatura all'interno del riferimento del copriferro. Allo stesso modo, per modificare l'orientamento dopo l'inserimento, selezionare l'armatura e premere la BARRA SPAZIATRICE.

   La lunghezza dell'armatura verrà impostata per default sulla lunghezza degli elementi host entro i vincoli del riferimento del copriferro. Per modificare la lunghezza, aprire la vista di pianta o di prospetto, quindi selezionare l'istanza di armatura e modificarne le estremità secondo necessità.

9. Facoltativo.È possibile applicare diversi ganci predefiniti alle estremità della forma dell'armatura. Vedere Ganci dell'armatura.

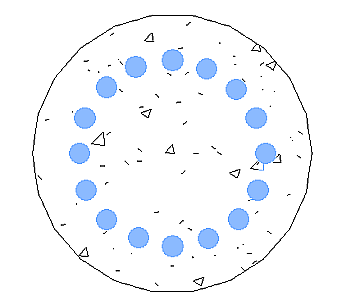

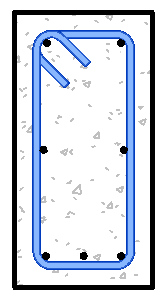

Armatura perpendicolare inserita nel pilastro	Armatura in una trave

Nota: Per modificare l'host di una forma di armatura, selezionarla e fare clic sulla scheda Modifica | Armatura strutturalegruppo Host Seleziona nuovo host. Quindi selezionare un nuovo host dell'armatura.
