Aggiunta di pilastri strutturali all'interno di colonne architettoniche

1. Nella barra multifunzione, fare clic su Pilastro strutturale.

   Come selezionare questa opzione

   • Scheda Architetturagruppo Costruiscimenu a discesa Pilastro Pilastro strutturale
   • Scheda Strutturagruppo Struttura Pilastro
2. Nella tavolozza Proprietà, selezionare un tipo di pilastro dal menu a discesa Selettore di tipo.
3. Fare clic sulla scheda Modifica | Posiziona Pilastro strutturalegruppo MultipliIn corrispondenza dei pilastri.
4. Selezionare colonne architettoniche singole o tracciare un riquadro di selezione sulle colonne architettoniche nella vista per selezionare più colonne.

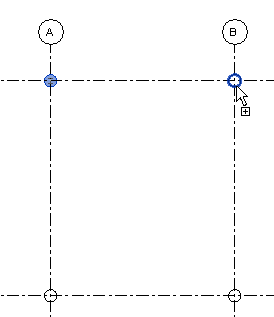

   Selezione di una singola colonna architettonica

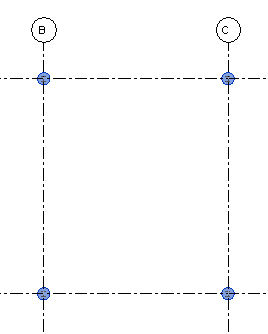

   Selezione di più colonne architettoniche

   I pilastri strutturali vengono inseriti al centro delle colonne architettoniche. Per ulteriori informazioni sulla creazione di un riquadro di selezione, vedere Selezione di elementi.

5. Fare clic sulla scheda Modifica | Posiziona pilastro strutturale > Su colonne architettonichegruppo MultipliTermina per completare l'operazione.
   Nota: È possibile controllare la visualizzazione di una famiglia di pilastri nelle viste di pianta di un progetto. Nell'Editor di famiglie, selezionare il parametro Mostra pretaglio famiglia in viste di pianta per mantenere inalterata la visualizzazione dei pilastri anche quando il piano di taglio della vista di pianta del progetto viene attivato. Per ulteriori informazioni, vedere Impostazione della visualizzazione di pilastri strutturali in una vista di pianta.
