Pilastri strutturali

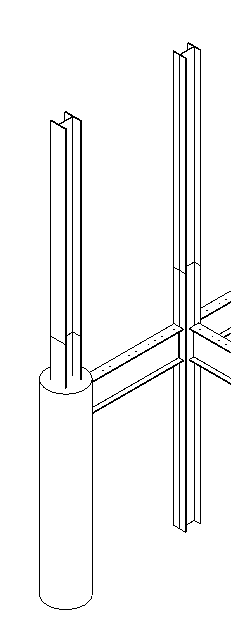

I pilastri strutturali sono utilizzati per modellare gli elementi verticali portanti di un edificio. Pur avendo in comune molte proprietà con le colonne architettoniche, i pilastri strutturali presentano proprietà aggiuntive definite in base alla propria configurazione e a standard di settore. I pilastri strutturali differiscono inoltre dalle colonne architettoniche nel comportamento.

Gli elementi strutturali quali travi, controventi e plinti possono essere uniti a pilastri strutturali ma non a colonne architettoniche.

Revit Structure

Inoltre, per i pilastri strutturali è disponibile un modello analitico utilizzato per lo scambio dei dati. Vedere Modelli analitici di elementi strutturali.

I disegni e i modelli creati dagli architetti solitamente contengono una griglia e colonne architettoniche. Per creare pilastri strutturali occorre posizionare ciascun pilastro manualmente oppure utilizzare lo strumento Su griglie per aggiungere un pilastro alle intersezioni di griglia selezionate.

È possibile creare pilastri strutturali nelle viste 3D o di pianta.

Aggiunta di pilastri nella vista 3D

Prima di aggiungere i pilastri strutturali è consigliabile impostare la griglia, in quanto i pilastri eseguono lo snap alle linee della griglia (vedere Aggiunta di griglie).

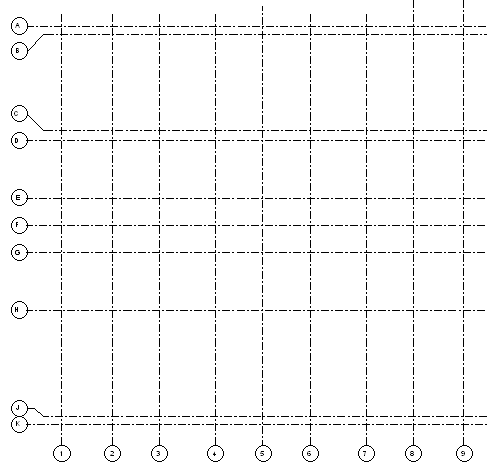

Esempio di griglia per l'inserimento di elementi strutturali

Le linee della griglia forniscono anche piani verticali per i controventi. Fare clic sulla scheda Strutturagruppo RiferimentoGriglia.

I pilastri strutturali si associano ad altri elementi strutturali. Per ulteriori informazioni, vedere Associazione di colonne.
