Direzione della vista di pianta

Gli ingegneri dei vari paesi visualizzano le piante secondo orientamenti diversi. Per le piante strutturali Revit presenta un parametro denominato Direzione vista che consente di mantenere questa differenza.

È possibile creare più Tipi vista di pianta strutturale e definire il parametro Direzione vista in modo diverso per ciascuno di essi, consentendo la presenza di più direzioni della vista all'interno di un progetto. La direzione delle viste di fondazione è generalmente impostata su Giù in modo da visualizzare elementi quali i pavimenti strutturali, i cordoli e i magroni. L'impostazione Su per la direzione delle viste dei telai consente di visualizzare gli elementi del telaio strutturale non oscurati dai pavimenti strutturali.

Prospettiva direzione della vista

Come impostare la direzione di una vista

  1. Nel Browser di progetto selezionare una vista della pianta del pavimento.

    Il parametro Direzione vista non è disponibile per altri tipi di viste di pianta.

  2. Nella tavolozza Proprietà, fare clic su (Modifica tipo).
  3. Nella finestra di dialogo Proprietà del tipo, in Direzione vista, selezionare verso l'alto o verso il basso.
  4. Fare clic su OK.

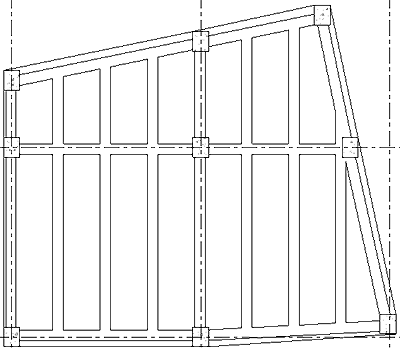

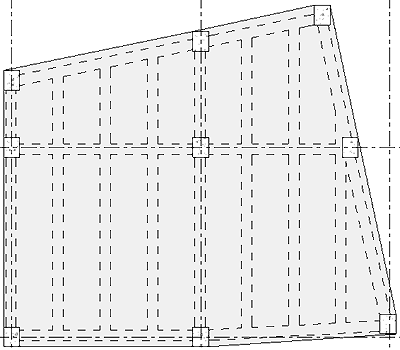

Direzione della vista = Giù Direzione della vista = Su
Nota: Quando si modificano le proprietà della direzione della vista, potrebbe essere necessario regolare il piano di taglio dell'intervallo di visualizzazione. Vedere Intervallo di visualizzazione.
