Se le condizioni descritte di seguito vengono soddisfatte, i sistemi di travi possono essere creati rapidamente con un singolo clic del mouse.
- I sistemi di travi creati con un singolo clic possono essere aggiunti solo ad una vista di pianta o del soffitto con un piano di disegno orizzontale. Se la vista o il piano di disegno di default non è un livello e si fa clic su Sistema di travi, viene attivata la scheda Crea contorno sistema di travi.
- È necessario che sia già stato disegnato un perimetro chiuso di elementi di supporto (muri o travi), altrimenti il programma attiverà automaticamente la scheda Crea contorno sistema di travi. Per ulteriori informazioni, vedere Motivi e regole di layout per i sistemi di travi.
Pericolo: Per creare un perimetro è possibile utilizzare muri curvi e travi, ma questi non possono essere gli elementi che definiscono la direzione nel sistema di travi.
Come creare un sistema di travi utilizzando un singolo clic
- Fare clic sulla scheda Struttura
gruppo StrutturaSistema di travi. - Fare clic sulla scheda Modifica | Crea contorno sistema di travigruppo Sistema di traviSistema di travi automatico. Nota: Se si desidera disegnare il sistema di travi manualmente, fare clic sulla scheda Modifica | Crea contorno sistema di travigruppo Sistema di traviDisegna sistema di travi per aprire il gruppo Disegna.
- Nella tavolozza Proprietà:
- In Motivo, selezionare un tipo di trave.
- In Motivo, per Regola di layout, definire i requisiti di spaziatura del sistema di travi.
- Se il sistema di travi risulterà inclinato o irregolare rispetto al livello, selezionare l'opzione 3D.
Nota: Se si desidera che l'inclinazione del sistema di travi 3D sia definita dai muri della struttura del progetto, selezionare Inclinazione def. muri nella barra delle opzioni. - (Facoltativo) Definire le etichette del sistema di travi per il sistema inserito. Vedere Assegnazione di etichette ai sistemi di travi al momento del posizionamento.

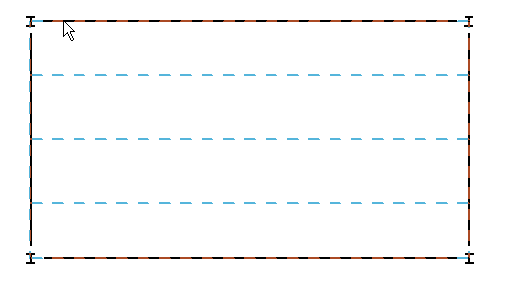

- Posizionare il cursore sugli elementi strutturali in cui si desidera aggiungere il sistema di travi e fare clic per aggiungerlo.
Nota: Il sistema di travi si allineerà parallelamente al membro strutturale più vicino selezionato.
- Aggiungere un sistema di travi che ricopre più quadranti. Le travi intersecanti non tagliano il sistema di travi e pertanto le intersezioni tra travi primarie e travetti in un sistema di questo tipo non vengono visualizzate.
- Copiare e incollare il sistema di travi da un quadrante all'altro, se la loro area, forma e il numero di supporti sono considerevolmente diversi.
Nell'esempio riportato in precedenza non è possibile:
Per informazioni sulle proprietà dei sistemi di travi, vedere Proprietà del tipo dei sistemi di travi.
