Carichi concentrati

1. Aprire una vista di pianta strutturale analitica con un modello di pianta telaio strutturale simile a quello illustrato.

   Nota: Posizionare i carichi nella vista analitica del livello di pianta strutturale. Per informazioni sulle viste analitiche, vedere Visualizzazione.
2. Fare clic sulla scheda Analizzagruppo Carichi Carichi.
3. Fare clic sulla scheda Modifica | Posiziona carichigruppo Carichi Carico concentrato.
4. Nella tavolozza Proprietà, selezionare un valore per Condizione di carico. Per informazioni sulle condizioni di carico, vedere Aggiunta di una condizione di carico o di una natura di carico.
5. Per il parametro Orienta su, selezionare Progetto o Piano di lavoro.
6. Posizionare i carichi concentrati nel modello, ad esempio al centro di una trave.

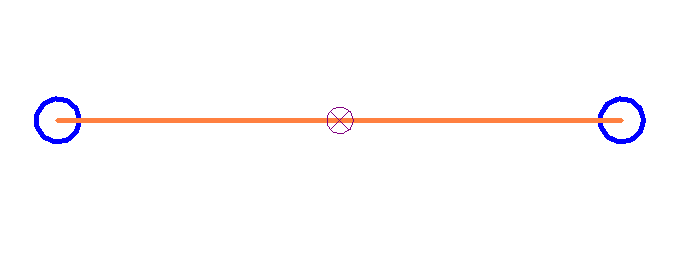

   Vista di pianta del carico concentrato posizionato mediante il sistema di coordinate del progetto in direzione z negativa.
