È possibile creare sistemi di travi non piani in cui la quota altimetrica di una singola trave è determinata dalle relative linee di disegno.

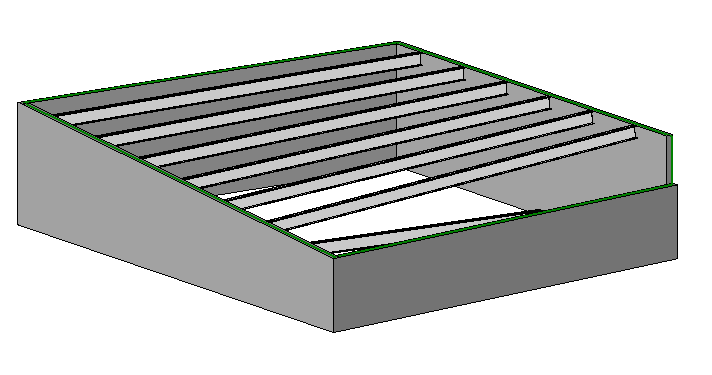

Sistema di travi 3D
Notare che le linee disegnate
- Possono determinare l'inclinazione solo quando sono state create tramite lo strumento Seleziona supporti.
- Determinano sempre l'inclinazione quando utilizzano una trave come supporto.
- Dispongono di una proprietà Definisci l'inclinazione modificabile quando utilizzano un muro come supporto. Per default sono attivate.
La quota altimetrica dell'estremità di una trave in un sistema di travi viene determinata come descritto di seguito:
- Se l'estremità della trave è collegata ad una linea di disegno che determina l'inclinazione, la trave viene collegata all'estremità superiore del supporto associato.

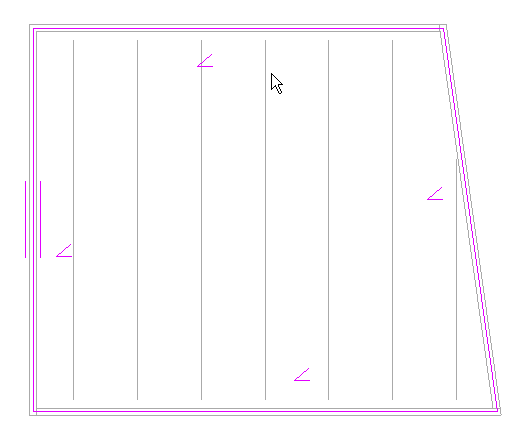

Definire l'inclinazione
- Se la linea di disegno non determina l'inclinazione, l'estremità della trave viene innalzata fino a raggiungere un piano determinato dai punti finali delle due linee di disegno più vicine che determinano l'inclinazione.

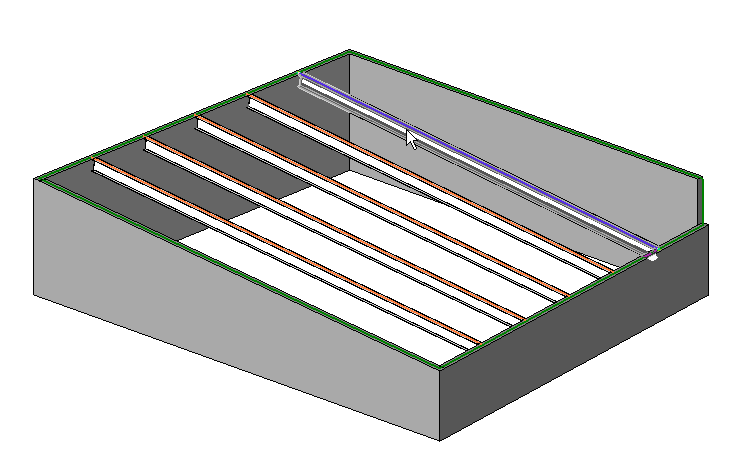

Sistema di travi innalzato in base alle linee di disegno più vicine
- Se non sono presenti linee di disegno che determinano l'inclinazione, il sistema di travi funziona in modo analogo a quanto avviene per un sistema di travi 2D.
Come aggiungere un sistema di travi 3D
- Fare clic sulla scheda Struttura
gruppo StrutturaSistema di travi. - Nella tavolozza Proprietà, in Vincoli, selezionare 3D.
