Aggiunta di pavimenti o solette strutturali

È possibile creare pavimenti e solette strutturali disegnandoli. Le linee dei bordi del solaio possono essere disegnate selezionando i muri o utilizzando lo strumento Linea. I pavimenti vengono generalmente disegnati nella vista di pianta, ma è possibile disegnarli anche in una vista 3D, a condizione che il piano di lavoro della vista 3D corrisponda al piano di lavoro in cui si desidera posizionare il pavimento strutturale. L'offset della parte superiore del pavimento strutturale è relativo al livello in cui è posizionata. Per informazioni sull'offset di altezza e sugli altri parametri relativi ai pavimenti strutturali, vedere Proprietà dei pavimenti strutturali.

Per informazioni su pavimenti strutturali e linee nascoste, vedere Visualizzazione delle linee nascoste di componenti strutturali in calcestruzzo.

Come aggiungere un pavimento strutturale

  1. Nella barra multifunzione, fare clic su (Pavimento strutturale).

      Come selezionare questa opzione

    • Scheda Architetturagruppo Costruiscimenu a discesa Pavimento Pavimento:Strutturale
    • Scheda Strutturagruppo Strutturamenu a discesa Pavimento Pavimento:strutturale
  2. Dal Selettore di tipo, specificare un tipo di pavimento strutturale.
  3. Nella barra multifunzione, fare clic su (Linea di contorno).

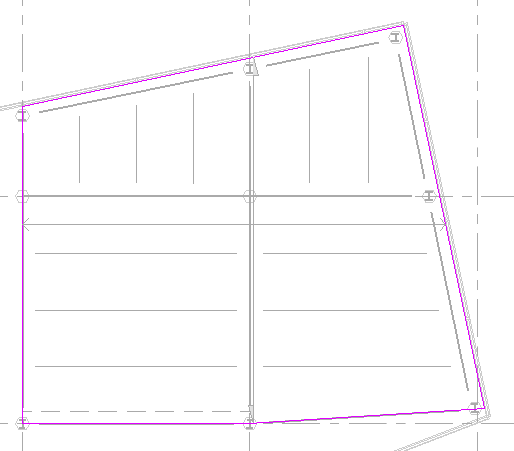

  4. Fare clic su (Seleziona muri) e selezionare i muri di delimitazione.
    Nota: Anziché selezionare i muri, è possibile disegnare un pavimento strutturale. Nel gruppo Disegna della barra multifunzione, utilizzare gli strumenti di disegno per creare il contorno del pavimento strutturale. Il disegno deve formare un perimetro chiuso o un vincolo esterno.
  5. Per modificare la direzione orditura, fare clic su (Direzione orditura) e fare clic sul bordo o sulla linea desiderati.
  6. (Facoltativo) Nella barra delle opzioni:
  7. Nella barra multifunzione, fare clic su (Termina modalità di modifica).
Nota: Per aggiungere aperture ad un pavimento strutturale, vedere Aperture nei pavimenti strutturali.
