Posizionamento di un pilastro strutturale obliquo mediante lo snap 3D

1. Aprire una vista 3D del progetto.
2. Nella barra multifunzione, fare clic su Pilastro strutturale.

   Come selezionare questa opzione


   Scheda Strutturagruppo Struttura Pilastro
   • Scheda Architetturagruppo Costruiscimenu a discesa Pilastro Pilastro strutturale
3. Fare clic sulla scheda Modifica | Posiziona Pilastro strutturalegruppo PosizionamentoPilastro obliquo
4. Nella tavolozza Proprietà, selezionare un tipo di pilastro strutturale dal menu a discesa Selettore di tipo.
5. Nella barra delle opzioni, selezionare Snap 3D. Questa opzione consente il posizionamento del pilastro eseguendo lo snap a punti esterni al piano di lavoro della vista, quali pilastri con diverse quote altimetriche.

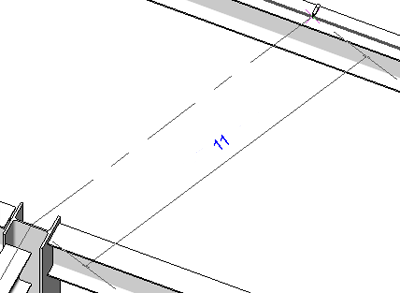

6. Fare clic su un elemento strutturale o sul punto iniziale di un elemento per posizionare il primo punto del pilastro.

7. Fare clic su un altro elemento strutturale per posizionare il pilastro.

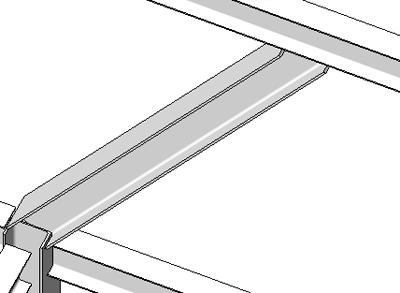

8. Il pilastro viene posizionato tra i due elementi strutturali.

   Nota: Se nessuno dei due clic di posizionamento costituisce un riferimento di snap ad un elemento strutturale, la collocazione finale del pilastro viene definita dal posizionamento del clic e dalla quota altimetrica indicata nella barra delle opzioni.
