Esportazione di elementi strutturali

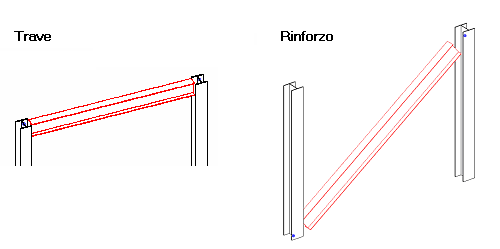

Pilastri, travi e controventi di Revit possono essere esportati in AutoCAD Architecture, dove ciascun componente viene convertito nel tipo di elemento strutturale corrispondente di AutoCAD Architecture.

Il profilo e la curva vengono esportati senza riduzioni (vedere Taglio), tagli, fori o altre modifiche simili. Se il profilo non è uniforme, verrà creato un elemento massa di AutoCAD Architecture anziché un elemento strutturale. Per ciascun tipo di famiglia esportato da Revit, viene creato uno stile personalizzato in AutoCAD Architecture che viene assegnato all'elemento strutturale. Gli oggetti appartenenti allo stesso tipo di famiglia in Revit presenteranno lo stesso stile in AutoCAD Architecture.

Nota: I profili delle famiglie di Revit non vengono associati ai profili standard degli elementi di AutoCAD Architecture.

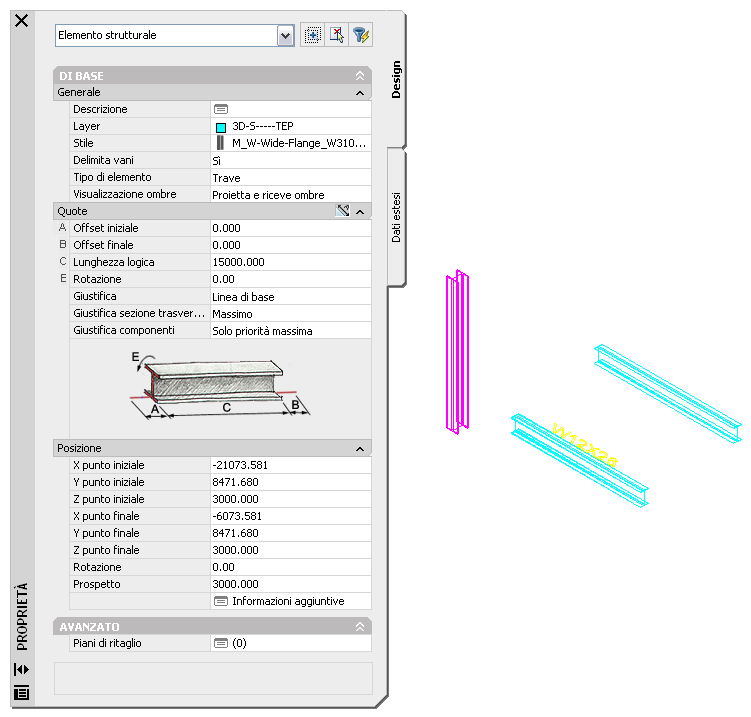

Le proprietà AutoCAD Architecture vengono generate dalle proprietà di Revit nel seguente modo:

Proprietà di AutoCAD Architecture Proprietà di Revit
Descrizione Commenti (Dati identità)
Layer File di assegnazione dei layer Revit. Per ulteriori informazioni, vedere Mappaggio dei layer per l'esportazione nel formato DWG/DXF e Mappaggio dei livelli per l'esportazione DGN.
Stile Tipo
Tipo di elemento (trave/controvento/pilastro) Tipo di oggetto Revit
Offset iniziale

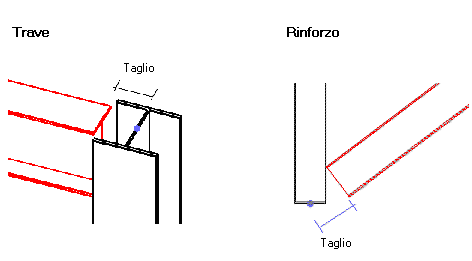

  • Travi/controventi: la riduzione del punto iniziale viene calcolata automaticamente da Revit
  • Pilastri: Offset base
Offset finale

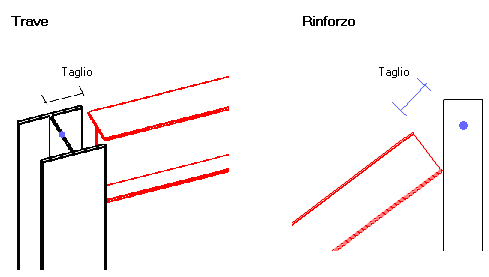

  • Travi/controventi: la riduzione del punto finale viene calcolata automaticamente da Revit
  • Pilastri: Offset superiore
Lunghezza logica
  • Travi/controventi: Lunghezza
  • Pilastri: non applicabile
Rollio 0 (valore di default)
Giustifica
  • Travi/pilastri: In alto al centro (valore di default)
  • Controvento: Al centro (valore di default)
Giustificare utilizzando le estensioni globali Sì (valore di default)
Punto iniziale X/Y/Z Coordinate X/Y/Z della curva nel punto iniziale
Punto finale X/Y/Z Coordinate X/Y/Z della curva nel punto finale
Rotazione
  • Travi/controventi: Angolo
  • Pilastri: Orientamento del pilastro nel sistema di coordinate globale
Prospetto Nessuna proprietà corrispondente; calcolato da AutoCAD Architecture in base alle coordinate X/Y/Z della curva
Informazioni aggiuntive (posizione) Nessuna proprietà corrispondente
Piani di ritaglio Nessuna proprietà corrispondente
Collegamento ipertestuale Nessuna proprietà corrispondente
Note Nessuna proprietà corrispondente
Documenti di riferimento Nessuna proprietà corrispondente
Importante: Se si sta tentando di esportare in AutoCAD Architecture per la prima volta, è necessario effettuare le seguenti operazioni:

Nella sezione di esportazione del file Revit.ini, aggiungere la chiave ExportACAObjects e impostarne il valore su 1.

Come esportare elementi strutturali di Revit in AutoCAD Architecture

Come aprire il disegno esportato in AutoCAD Architecture

  1. Creare degli elementi strutturali in Revit.
  2. Fare clic su Esportaformati CAD (File DWG).
  3. Nella finestra di dialogo Esportazione DWG, in Selezionare impostaz. esportaz., fare clic su (Modifica impostazione di esportazione).
  4. Nella finestra di dialogo Modifica impostazione di esportazione DWG/DWF, fare clic sulla scheda Solidi.
  5. Selezionare l'opzione Esporta come oggetti AutoCAD Architecture e AutoCAD MEP.
  6. In Preferenza, selezionare Oggetti di AutoCAD Architecture o Geometria.

    Se l'elemento strutturale di Revit non è un'estrusione semplice, ovvero se presenta ad esempio cimase, ritagli, fori o una forma modificata a causa dell'unione di elementi in calcestruzzo, si può decidere di creare un oggetto di AutoCAD Architecture che assomigli approssimativamente all'elemento strutturale di Revit. In tal caso, selezionare Oggetti di AutoCAD Architecture.

    Se si preferisce mantenere la geometria esatta dell'elemento strutturale di Revit e creare un oggetto massa di AutoCAD Architecture, selezionare Geometria.

    Nota: È possibile esportare famiglie di elementi strutturali sempre come geometria. Aprire una famiglia di elementi strutturali nell'Editor di famiglie o iniziare a crearne una. Fare clic sulla scheda Creagruppo Proprietà (Parametri e categorie di famiglie). Selezionare il parametro Esporta sempre come geometria e fare clic su OK.
  7. Specificare le opzioni di esportazione nelle altre schede in base alle specifiche esigenze, quindi fare clic su OK.
  8. Nella finestra di dialogo Esporta DWG, nell'elenco Esporta, selezionare <Insieme viste/tavole sessione>.
  9. Selezionare una vista 3D da esportare. Vedere Creazione di insiemi di viste e tavole e Selezione di viste per la stampa.
  10. Fare clic su Avanti.
  11. Nella finestra di dialogo Esporta formati CAD, verificare che in Tipo file sia selezionato File DWG di AutoCAD (*.dwg).
  12. Fare clic su OK.

    La vista selezionata viene esportata come file DWG.

  13. Aprire AutoCAD Architecture.
  14. Fare clic su ApriDisegno, quindi aprire il file DWG esportato.

    Se necessario, è possibile modificare gli elementi strutturali in AutoCAD Architecture. Per ulteriori informazioni, cercare "Elementi strutturali" nella Guida in linea di AutoCAD Architecture.
