Iso Surfaces

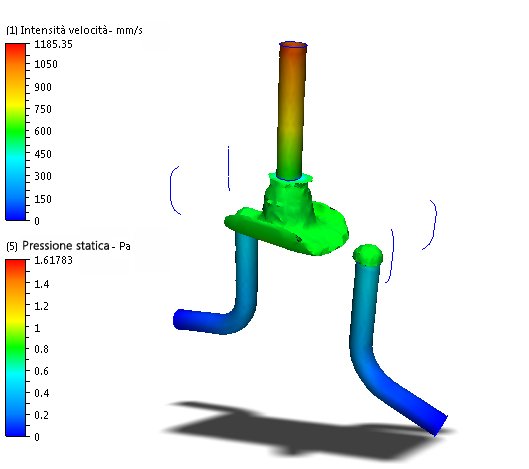

Le superfici ISO sono caratterizzate da un valore costante. Questo è un esempio di superficie ISO dell'intensità della velocità colorata dalla pressione statica. La forma della superficie ISO indica le zone del modello con una specifica intensità della velocità. I colori indicano la pressione statica delle relative posizioni.

Le·superfici·ISO sono uno strumento di visualizzazione tridimensionale che indica il valore e la forma fisica delle caratteristiche del flusso. Consentono di visualizzare le distribuzioni della velocità dei complessi percorsi di flusso e le distribuzioni della temperatura nelle simulazioni termiche. Inoltre, è possibile utilizzare le superfici ISO per determinare le posizioni dei valori massimi e minimi di una quantità.

Using Iso Surfaces

Esistono diversi modi per eseguire la maggior parte delle operazioni Superficie ISO:

Su modello: fare direttamente clic sul modello o sulla superficie ISO (come indicato). Questa opzione è utile per mantenere lo stato attivo sul modello.
Fuori dal modello: utilizzare l'elenco di selezione o il gruppo contestuale Superficie ISO. Questa opzione è utile per modelli complessi in cui è più facile operare lontano dalla geometria.

Per creare una superficie ISO

Su modello: fare clic con il pulsante destro in corrispondenza o in prossimità del modello (non su una superficie ISO esistente). Fare clic su Aggiungi superficie ISO.
Fuori dal modello: fare clic su Aggiungi nel gruppo contestuale Superficie ISO.

Per visualizzare l'elenco di selezione

Fare clic sull'icona Elenco di selezione dalla barra degli strumenti Accesso rapido:

Per rinominare una superficie ISO

Nell'elenco di selezione, fare doppio clic sul nome e specificare un nuovo nome.

Per selezionare una superficie ISO

Sul modello: fare direttamente clic sulla superficie ISO.
Fuori dal modello: fare clic sul relativo nome nella finestra di dialogo Selezione.

Note: Selezionare una superficie ISO prima di modificarla.

Per disattivare una superficie ISO

Deselezionare la casella Visibilità nell'elenco di selezione delle superfici ISO:

Note: Una superficie ISO disattivata non viene visualizzata e non può essere modificata. Nascondere una o più superfici ISO è spesso utile quando si acquisiscono le immagini.

Per eliminare una superficie ISO

Sulla superficie: fare clic con il pulsante destro del mouse. Fare clic su Rimuovi.
Fuori dal modello: scegliere dalla finestra di dialogo Selezione, quindi fare clic su Rimuovi dal gruppo contestuale Superficie ISO.

Per modificare l'aspetto di una superficie ISO

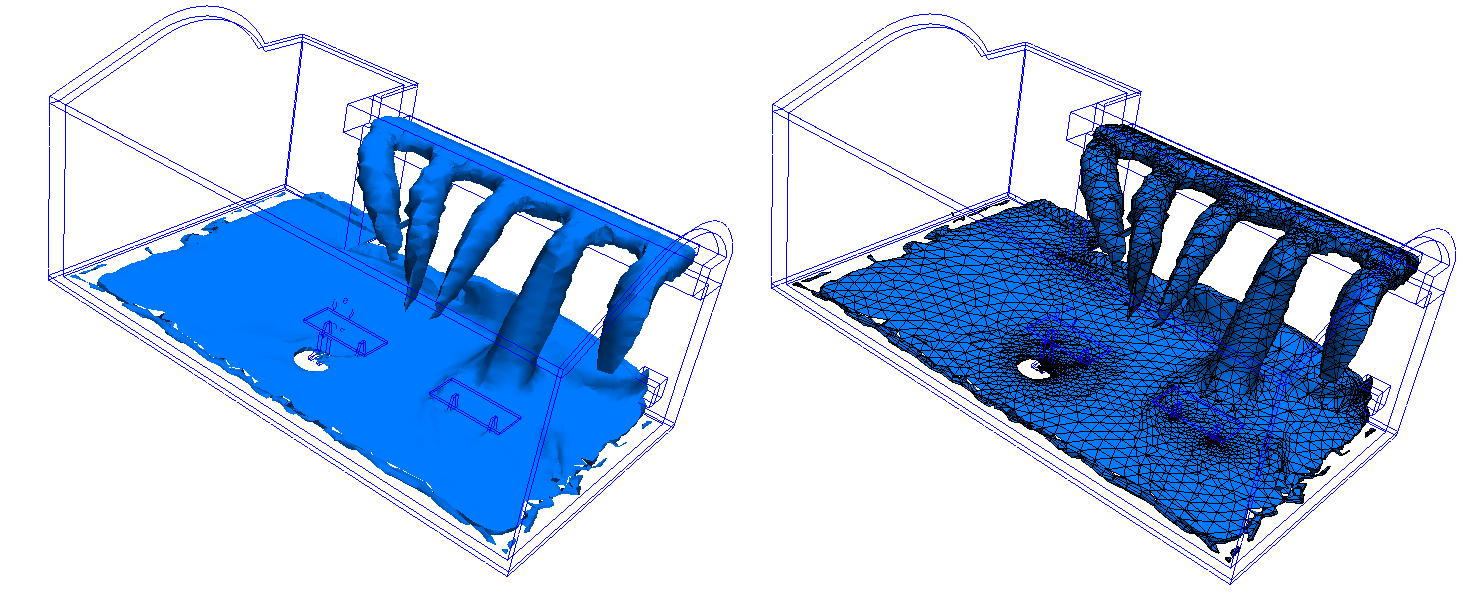

Sulla superficie: fare clic con il pulsante destro del mouse. Selezionare un'opzione.
Fuori dal modello: fare clic su Modifica dal gruppo contestuale Superficie ISO, quindi scegliere dal menu Aspetto.

Per modificare la quantità ISO e la quantità Colore per risultato

Sulla superficie: fare clic con il pulsante destro del mouse. Fare clic su Quantità ISO o Colore per risultato e scegliere dall'elenco.
Fuori dal modello: scegliere dai menu Quantità e Colora in base a, rispettivamente, nel gruppo contestuale Superfici ISO.

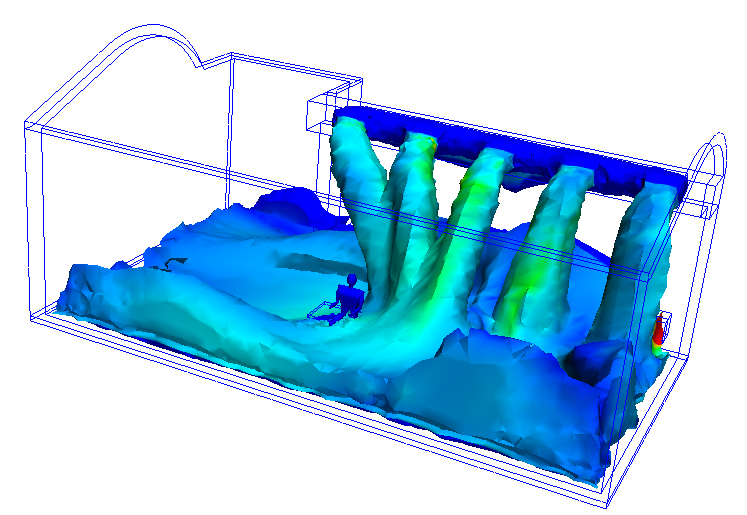

Note: La quantità ISO è il risultato scalare che determina la forma della superficie ISO. La quantità Colore per risultato determina il colore. Per default, queste quantità sono identiche. Selezionare risultati scalari diversi per visualizzare due risultati insieme. Un esempio è temperatura per Quantità ISO e intensità della velocità come Colore per risultato. Viene mostrata la temperatura in corrispondenza di tutte le posizioni nel modello con la stessa intensità della velocità:

Per modificare il valore della quantità ISO

Trascinare la barra di scorrimento nella finestra di dialogoControlli.

Vector Settings Controls

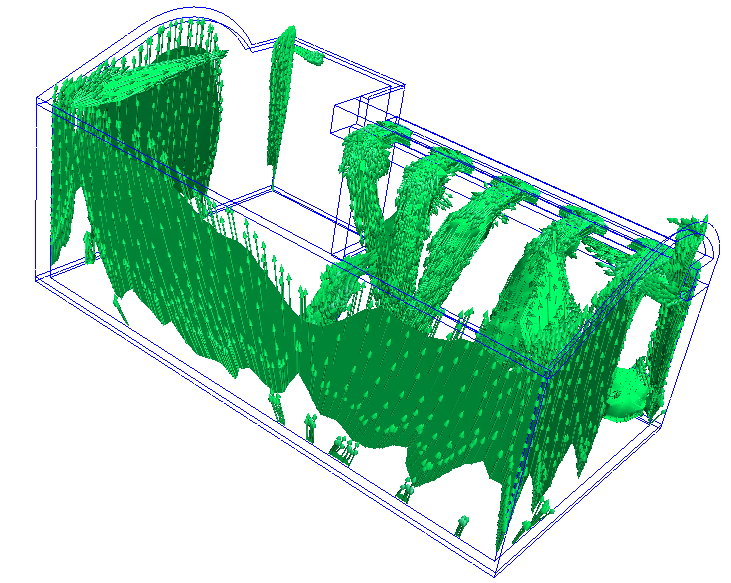

To enable vectors or to change the vector quantity

On-model: Right click on the iso surface. Click Vector, and select the quantity.

Off-model: Select from the Vector menu on the Iso Surfaces context panel.

To change vector appearance

On-model: Right click on the iso surface. Click Vector > Settings...
Off-model: Click the arrow adjacent to Edit on the Iso Surfaces context panel, and select Vector Settings.

Fare clic su Altro... per apportare le seguenti modifiche:

Per controllare la visualizzazione delle punte della freccia

Per disabilitare le punte di freccia, deselezionare Mostra punte freccia.
Per modificare la dimensione delle frecce del vettore, specificare un valore per il Dimensione punta della freccia (la dimensione di default, pari a 1, adatta la dimensione della punta della freccia in base alla lunghezza del vettore).
Per scalare tutti i vettori della stessa quantità, modificare il valore del Fattore di scala.

Per visualizzare le regioni in cui il vettore attivo si trova all'interno di un intervallo specificato :

Selezionare Filtro.
Immettere un intervallo nei campi Min e Max.

Fare clic su Reimposta o deselezionare Filtro per visualizzare l'intero modello.
