Planes

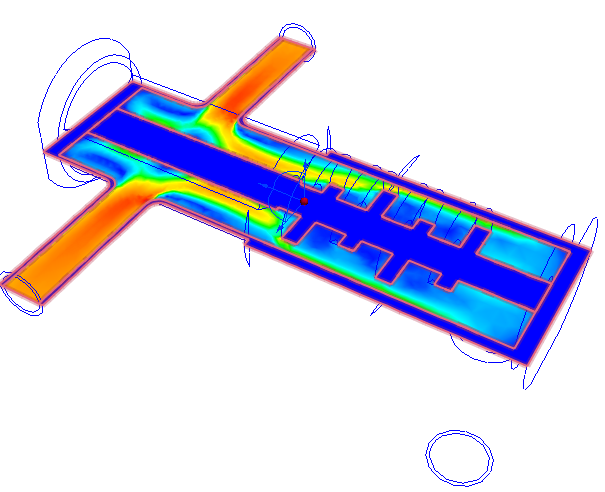

Planes are the primary way to visualize results on three dimensional models.

To interact with Planes, click Results (tab) > Results Tasks (panel) > Planes.

Funzionalità Piano

I piani offrono una vasta gamma di funzionalità di visualizzazione:

• I piani presentano graficamente i risultati nelle sezioni trasversali.
• I piani forniscono un punto di partenza per le tracce della particella..
• I piani consentono di estrarre i dati cumulativi attraverso le sezioni trasversali planari.
• I piani sono una base per i grafici XY.

Accesso alla funzionalità Piano

Note: Verificare che sia selezionata l'opzione Piani nel gruppo Operazioni Risultati.

• Metodo sul modello 1: fare clic con il pulsante sinistro del mouse sul piano, quindi sull'icona della barra degli strumenti contestuale.

Impostazioni (controlli) Tracce Grafico XY Massa

• Metodo sul modello 2: fare clic con il pulsante destro del mouse sul piano ed eseguire una selezione dal menu.

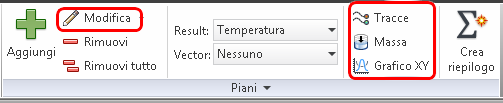

• Fuori modello: fare clic sull'icona nel gruppo contestuale Piani.

Summary Planes

Use Summary Planes in the Decision Center to compare results from multiple scenarios or to compare against Critical Values.

To Create a Summary Plane:

(There are several ways.)

• Right click on the plane, and click Summary.
• Click Make Summary on the Planes context panel.
• Check the Summary box on the Selection list dialog:

• Designate a boundary condition as a Summary Plane. Click here for more information.

Summary Plane Indications:

• The Plane is listed as a Summary Plane in the Decision Center.
• Results on the Plane from each scenario are listed in the Critical Values table of the Output Bar.

To Delete a Summary Plane:

1. In the Decision Center, right click on the Summary Plane.
2. Click Remove from the menu.

Note: This deletes the Results Plane from the model.

For an example of creating a Summary Plane

For more about viewing Critical Values...

Note

The generic term for this tool is cutting plane, and we use this general term in the Examples section. In the Results task dialog and the Help system, the terminology is a little more specific:

• Results Planes and Planes refer to planar cutting planes.
• Summary Planes are Results planes that are marked as "Summary" for comparing results in the Decision Center.
