Autodesk Simulation CFD dispone di un potente insieme di strumenti di visualizzazione dei risultati che consentono di visualizzare, estrarre e presentare i risultati dell'analisi in modo rapido, semplice ed efficiente. Un set di strumenti di tipo CAD estremamente grafico, nonché diversi modi per produrre immagini e dati grafici semplificano la comunicazione dei risultati dell'analisi con gli altri membri della catena di fornitura del progetto.
La suite completa di strumenti di visualizzazione è disponibile sia durante l'esecuzione dello scenario sia dopo il completamento per fornire un riscontro grafico costante sull'analisi. Questo potente ambiente di esecuzione è estremamente utile per comprendere lo stato di avanzamento della soluzione.

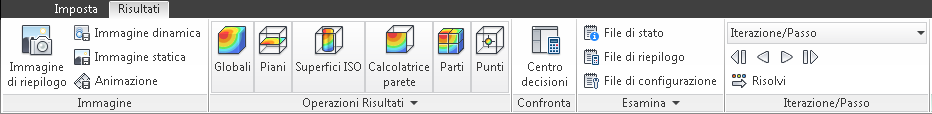

La scheda Risultati è suddivisa in diverse funzioni principali:
- Utilizzare i comandi Globali per influire sulla visualizzazione dei risultati in tutto il modello.
- Piani è lo strumento principale per visualizzare i dati nei modelli tridimensionali.
- Superfici ISO sono le superfici a valore costante.
- Utilizzare la finestra di dialogo Parete per calcolare le forze indotte dal flusso su superfici di solidi e pareti.
- Utilizzare la finestra di dialogo Parte per valutare i risultati su parti selezionate.
- Utilizzare la finestra di dialogo Punti per tracciare la cronologia temporale o delle iterazioni in corrispondenza di una posizione specifica nel modello
Per accedere a Operazioni Risultati durante le operazioni Impostazione, fare clic sulla scheda Risultati.
Controlli globali
Nota: quando la modalità Controllo globali è attiva, le entità dei risultati non possono non essere modificate. Tuttavia, in qualsiasi operazione Risultati, per controllare la visualizzazione dei risultati in tutto il modello, fare clic con il pulsante destro del mouse all'interno o al di fuori del modello ed effettuare le selezioni desiderate dai comandi Risultato globale e Vettore globale:
Risultato globale

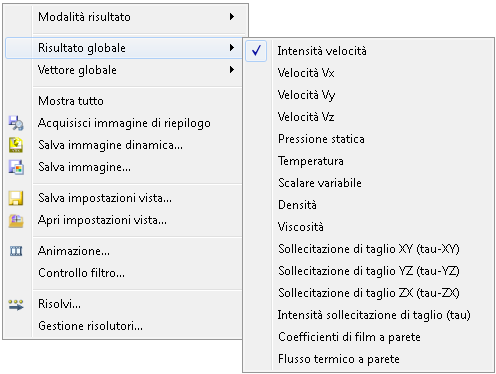

Per specificare la grandezza dei risultati visualizzata su superfici del modello, fare clic con il pulsante destro del mouse e selezionare Risultato globale:

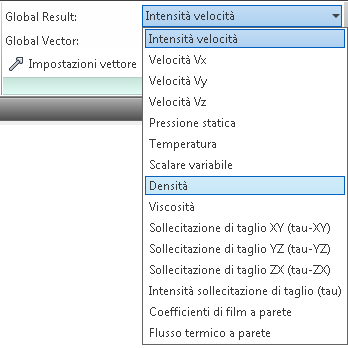

In alternativa, selezionare dal menu Risultato globale nel gruppo contestuale Globale:
Il risultato globale viene riflesso nella legenda nella finestra grafica. La modifica delle unità della legenda cambia le unità di output durante l'indagine.
Questa operazione consente inoltre di impostare la grandezza dei risultati sulla barra di stato durante l'indagine con il mouse. Per eseguire l'indagine, tenere premuto i tasti CTRL e MAIUSC e posizionare il cursore del mouse sul punto di interesse.
Vettore globale
Per visualizzare vettori su tutte le superfici del fluido (ingressi, uscite e superfici interne tra regioni di fluido), fare clic con il pulsante destro del mouse e selezionare Vettore globale. Selezionare la quantità desiderata dall'elenco a menu espandibile.
Utilizzare la finestra di dialogo Impostazioni... per controllare gli attributi del vettore, ad esempio lunghezza e dimensione della punta della freccia.
In alternativa, selezionare dal menu Vettore globale nel gruppo contestuale Globale.
Controlli aggiuntivi
Legenda
|
Per modificare le unità:
|
Per modificare l'aspetto, l'intervallo e le impostazioni:
|

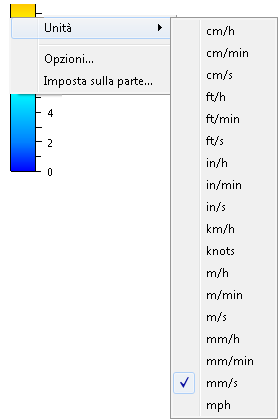

Per modificare le unità visualizzate
Fare clic con il pulsante destro del mouse sulla legenda e selezionare Unità.

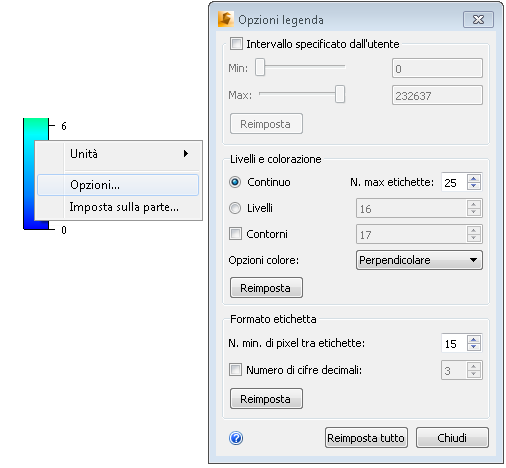

Per modificare l'aspetto della legenda
Fare clic con il pulsante destro del mouse sulla legenda e fare clic su Opzioni.
Per modificare l'intervallo
- Selezionare Intervallo specificato dall'utente.
- Regolare l'intervallo usando i dispositivi di scorrimento Min e Max.
Livelli e colorazione
- Per visualizzare un spettro omogeneo, selezionare Continuo:
- Per mostrare gradazioni indipendenti, selezionare Livelli:
- Per modificare la colorazione della legenda, scegliere dal menu Opzioni colore.
Spaziatura e formato delle etichette
- Le etichette di testo vengono automaticamente aggiunte o rimosse per garantire una spaziatura ottimale ed evitare il sovraffollamento.
- Per modificare il numero massimo di etichette di tipo Continuo, modificare N. max etichette.
- Per modificare il numero massimo di etichette visualizzate con gradazioni indipendenti, agire sul valore accanto a Livelli.
- Per modificare lo spazio verticale tra le etichette, agire sul valore di N. min. di pixel tra etichette. Il numero di etichette viene modificato per mantenere questo valore.
Spaziatura verticale della legenda
Per controllare il numero massimo di legende visualizzate in verticale, fare clic su Visualizza > Aspetto > Legenda, quindi modificare il valore nel controllo della casella di selezione:
- Aumentare il valore per inserire un maggior numero di legende in una colonna. In questo modo è possibile ridurre la dimensione di ciascuna legenda.
- Ridurre il numero per inserire una quantità minore di legende in una colonna. In questo modo viene aumentata la dimensione di ciascuna legenda.
Animazione
Un metodo estremamente efficace per visualizzare i risultati di analisi transitorie consiste nel salvare i risultati in corrispondenza di passi temporali specifici e animarli per vedere come cambiano nel tempo.
In alternativa, fare clic su Risultati (scheda) > Immagine (gruppo) > Animazione per aprire la finestra di dialogo Animazione.
Utilizzare la finestra di dialogo Animazione per animare le iterazioni o i passi temporali salvati.

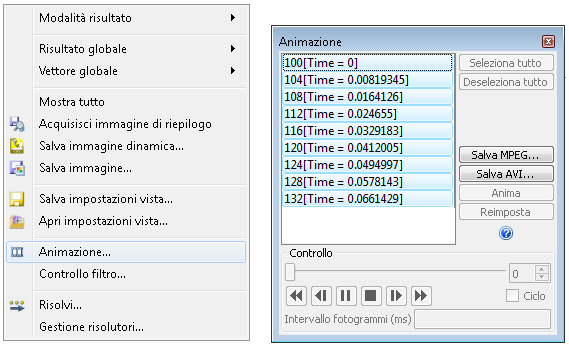

Per aprire la finestra di dialogo Animazione
- Fare clic con il pulsante destro del mouse fuori dal modello e selezionare Animazione ..., oppure
- Fare clic su Risultati > Immagine > Animazione.
Per animare i gruppi di risultati
- Per selezionare i passi, fare clic su di essi nell'elenco.
- Fare clic sul pulsante Anima.
- Utilizzare i controlli "VCR" per controllare l'animazione.
- Per terminare l'animazione, fare clic sul pulsante Reimposta.
Per salvare un'animazione
- Selezionare l'opzione per l'esportazione di un file animato AVI o MPEG.
Filtraggio
Utilizzare il filtro per visualizzare il punto in cui si verifica una grandezza dei risultati all'interno di un intervallo specificato.
Alcuni esempi in cui è particolarmente utile includere il filtro:
- Nell'applicazione di apparecchiature elettroniche, utilizzare il filtro per identificare i componenti e le regioni in cui le temperature non rientrano in un intervallo "sicuro" e c'è il rischio che si verifichino errori.
- Nell'applicazione di una valvola, utilizzare il filtro per identificare le regioni in cui si raggiunge la massima velocità e in cui potrebbe verificarsi una turbolenza non desiderata.

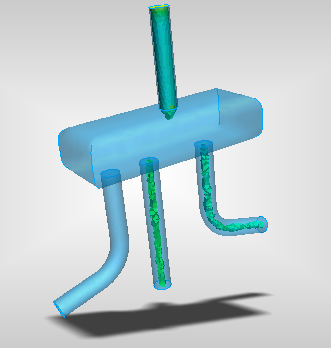

Il filtro è concettualmente simile alle superfici ISO, con due differenze importanti:
- A differenza di una superficie che si basa su un singolo valore dei risultati, il filtro consente di visualizzare un volume basato su un intervallo di valori dei risultati.
- Oltre al volume del filtro, viene visualizzato l'intero modello. In questo modo sarà più semplice identificare la posizione della regione rispetto all'intero progetto.
Quando il filtro è attivato, i controlli di visualizzazione principali sulla barra degli strumenti Visualizza vengono applicati al volume del filtro.
Come attivare il filtro
- Fare clic con il pulsante destro del mouse all'esterno del modello e scegliere Controllo filtro...
- Selezionare Attiva filtro.
Come modificare l'intervallo del filtro
- Regolare l'intervallo con i dispositivi di scorrimento Min e Max.
- Per invertire l'intervallo del filtro, selezionare Inverti. In questo modo l'intervallo di filtro non rientra nell'intervallo definito mediante i dispositivi di scorrimento.
Come modificare l'aspetto del volume del filtro
- Utilizzare le icone di visualizzazione (Ombreggiato, Contorno e così via) nella barra degli strumenti Visualizza.
- Fare clic con il pulsante centrale del mouse sul volume del filtro per nasconderlo. In alternativa, fare clic con il pulsante destro del mouse e selezionare Nascondi.
Come modificare l'aspetto del modello
Il modello viene visualizzato in modo trasparente per default.
- Per nascondere il modello, deselezionare la casella Mostra modello sfondo.
- Per modificare l'aspetto del modello, selezionare l'opzione desiderata dal menu Stile di disegno.
- Per modificare il livello di trasparenza, trascinare il dispositivo di scorrimento Trasparenza.
