In questo esercizio viene illustrato come utilizzare la finestra di dialogo Parete per misurare le forze idrodinamiche e i valori termici su una superficie o un gruppo di superfici.

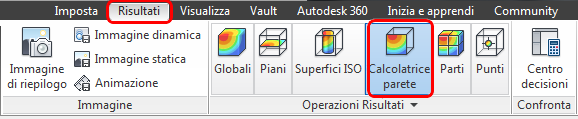

1. Nella scheda Risultati, fare clic su Calcolatrice parete:
2. Nella barra degli strumenti Accesso rapido, selezionare Ombreggiato:
3. Per scegliere una superficie interna, è necessario nascondere le superfici esterne: fare clic su Visualizza (scheda) > Aspetto (gruppo) > Invisibilità superficie per nascondere le superfici anziché i volumi.

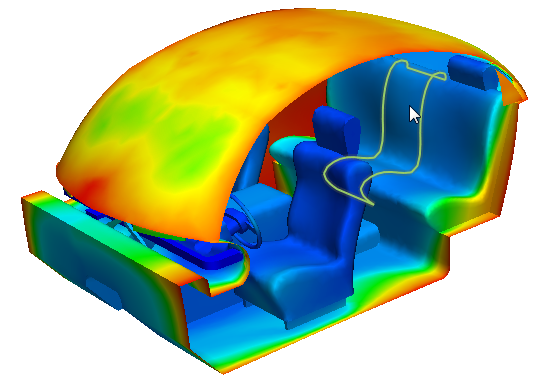

4. Nascondere le superfici laterali dell'abitacolo, quindi selezionare la sezione centrale del sedile posteriore:
- Se si utilizzano le modalità di navigazione di Autodesk Simulation CFD CoCreate, fare clic con il pulsante centrale del mouse sulle superfici per nasconderle.
- Per le altre modalità del mouse, tenere premuto CTRL e fare clic con il pulsante destro del mouse sulle superfici per nasconderle.
- In alternativa, fare clic con il pulsante destro del mouse su una superficie e scegliere Nascondi.
5. Nella finestra di dialogo Risultati della parete, selezionare Pressione e Temperatura. Fare clic su Calcola.
6. Visualizzare i valori calcolati nella scheda Output.
