In questa esercitazione viene illustrato come assegnare condizioni al contorno in Autodesk Simulation CFD.

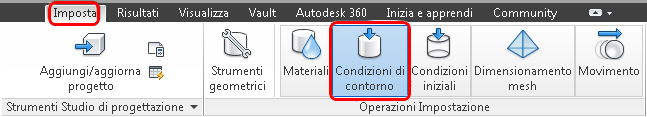

1. Fare clic su Condizioni al contorno nella scheda Impostazioni:

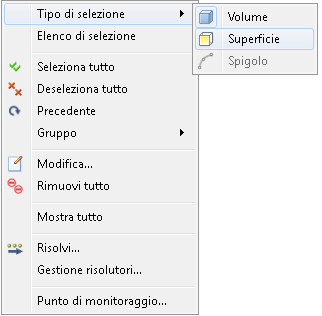

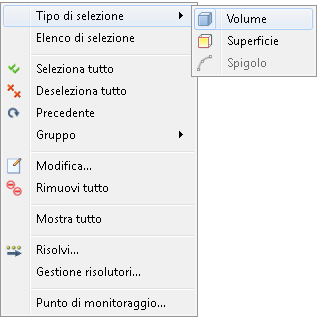

2. Fare clic con il pulsante destro del mouse al di fuori del modello. Fare clic su Tipo di selezionee Volume.
3. Nascondere le seguenti parti:
- Corpo dell'automobile
- Ruote
- I sei finestrini
- Parabrezza
- Lunotto

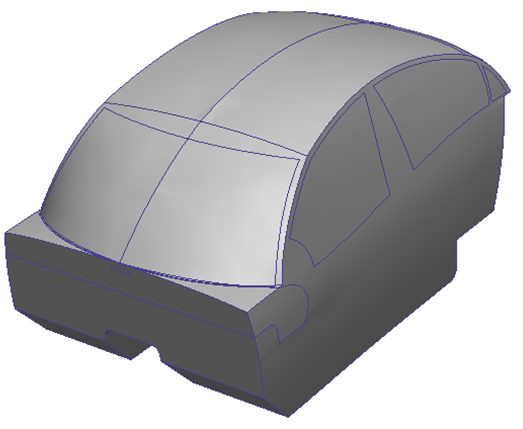

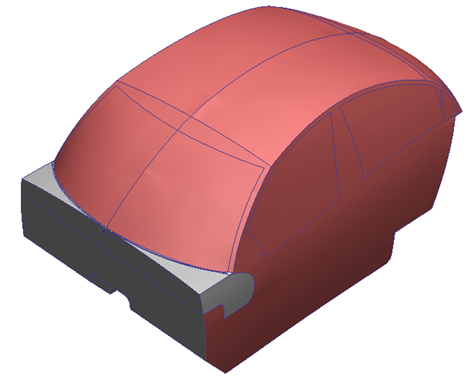

L'aspetto del modello è simile al seguente:
4. Fare clic con il pulsante destro del mouse al di fuori del modello. Fare clic su Tipo di selezione e Superficie.
5. L'aria fredda entra nella cabina attraverso l'apertura rettangolare sotto il parabrezza. A questa superficie verrà assegnata una temperatura e una portata. Selezionare la superficie e fare clic sul pulsante Modifica nella barra degli strumenti contestuale.

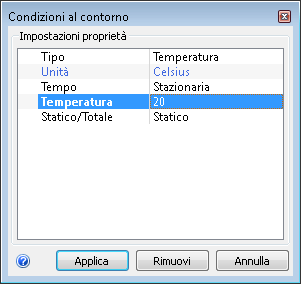

6. Tipo = Temperatura, Unità = Celsius, Temperatura = 20. Fare clic su Applica.
7. Per applicare la portata alla superficie, fare clic con il pulsante destro del mouse e selezionare Indietro dal menu.
8. Fare clic con il pulsante destro del mouse e selezionare Modifica...

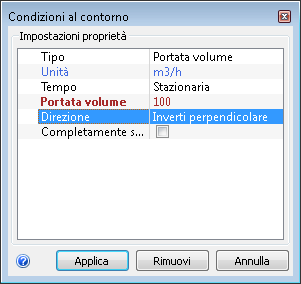

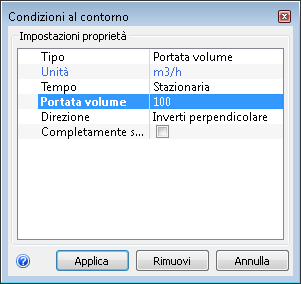

9. Tipo = Portata volume, Unità = m3/h, Portata volume = 100.

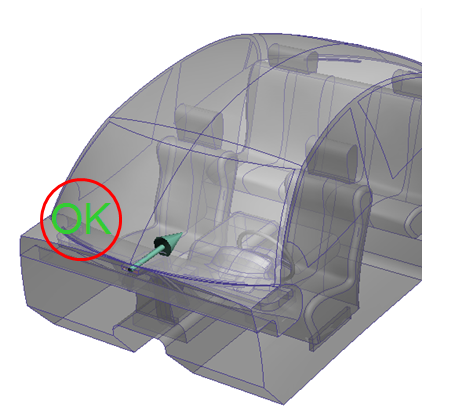

10. Per accertarsi che la direzione del flusso sia corretta, visualizzare il modello come Contorno o Trasparente dalla barra degli strumenti Accesso rapido. Osservare la freccia di direzione del flusso. Se non è corretta, fare clic su Inverti perpendicolare nella linea Direzione della finestra di dialogo Condizioni al contorno. Fare clic su Applica.

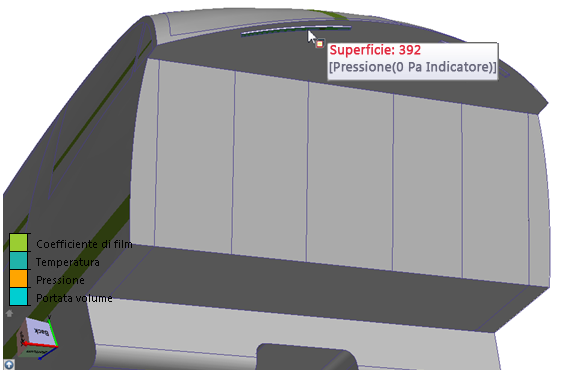

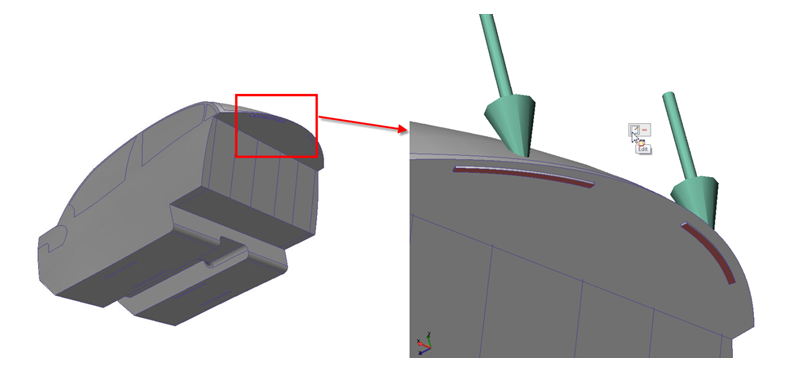

11. Ripristinare l'aspetto del modello su Ombreggiato e ruotarlo. Selezionare le due superfici ad arco in prossimità della parte posteriore della cabina. Fare clic sul pulsante Modifica nella barra degli strumenti contestuale.
12. Tipo = Pressione, Pressione = 0. Fare clic su Applica.

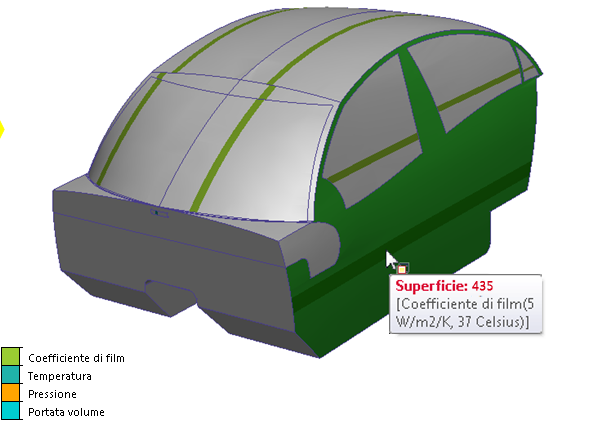

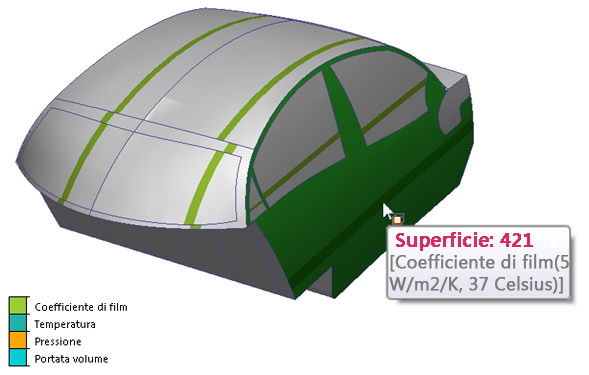

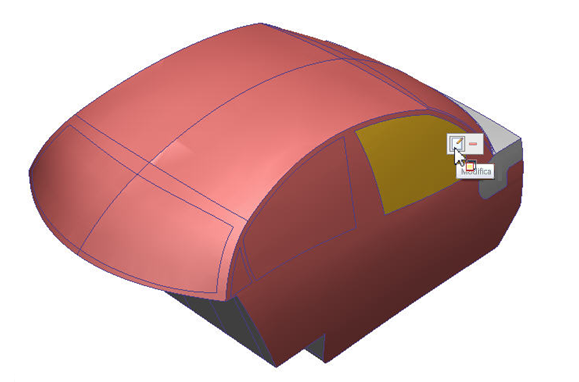

13. Per simulare un veicolo fermo in condizioni di caldo, applicare un coefficiente di film ai lati e alla parte superiore del cabina passeggero. Selezionare le seguenti superfici e fare clic sul pulsante Modifica nella barra degli strumenti contestuale:
- Le quattro superfici sul lato destro
- Le quattro superfici sul lato sinistro
- Le 10 superfici nella parte superiore.

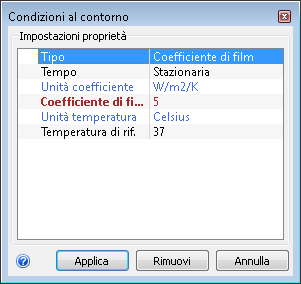

14. Tipo = Coefficiente di film, Unità coefficiente = W/m2/K, Coefficiente di film = 5, Unità temperatura = Celsius, Temperatura di rif. = 37. Fare clic su Applica.

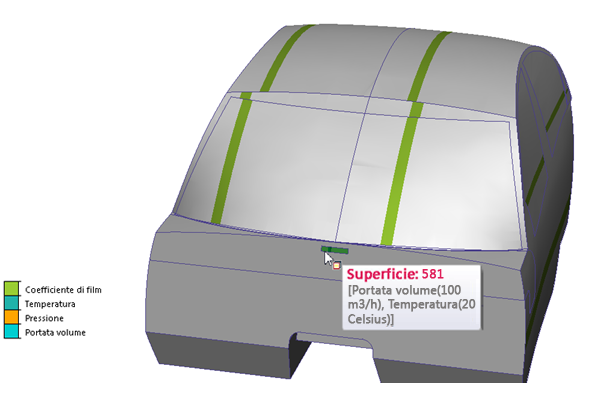

15. Confermare che tutte le condizioni al contorno corrette vengano applicate:
- Confrontare i colori delle strisce sulle superfici del modello con la legenda nell'angolo inferiore sinistro.
- In aggiunta, posizionare il cursore del mouse sulle superfici per visualizzare le condizioni al contorno, le unità e i valori applicati.
- Se una delle condizioni non è assegnata correttamente, correggerla.
Fine dell'esercizio
