In questo esercizio viene spiegato come utilizzare Autodesk Simulation CFD per creare immagini e viste che consentano di dimostrare in modo efficace le prestazioni dei progetti.
1. Fare clic con il pulsante destro del mouse all'esterno del modello e scegliere Apri impostazioni vista.... Selezionare il file denominato traces.xvs.
2. Visualizzare i componenti interni:
- Nella barra Studio di progettazione, espandere la sezione Risultati e la diramazione secondaria Materiali.
- Espandere la sezione Interior.

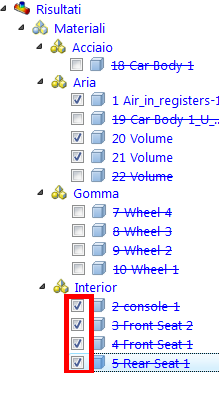

- Selezionare le caselle relative alle parti nella sezione Interior:
3. Visualizzare i componenti interni come ombreggiati:
- Tenere premuto CTRL e fare clic sulle parti nella sezione Interior.

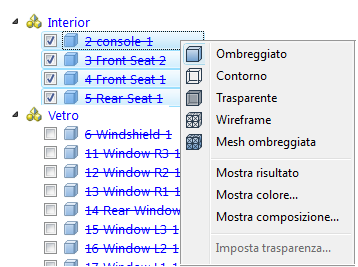

- Fare clic con il pulsante destro del mouse sui nomi di parte selezionati e scegliere Ombreggiato.
4. Visualizzare gli pneumatici come ombreggiati:
- Espandere la sezione Gomma siliconica e selezionare la casella accanto a ciascuna parte della sezione.
- Fare clic con il pulsante destro del mouse sul nome del materiale Gomma siliconicae selezionare Ombreggiato.

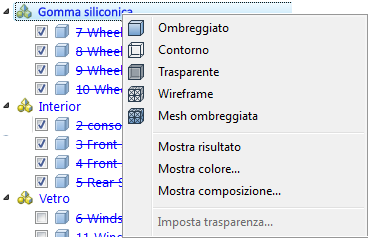

5. Fare clic con il pulsante destro del mouse sulla sezione Gomma siliconica e selezionare Mostra colore...
6. Selezionare Nero dalla tavolozza e fare clic su OK.
7. Per applicare l'ombreggiatura al corpo dell'automobile, selezionare la casella accanto alla parte Car body, sotto la sezione Acciaio della sezione Risultati > Materiali. Fare clic con il pulsante destro del mouse sul nome di parte selezionato e scegliere Ombreggiato.

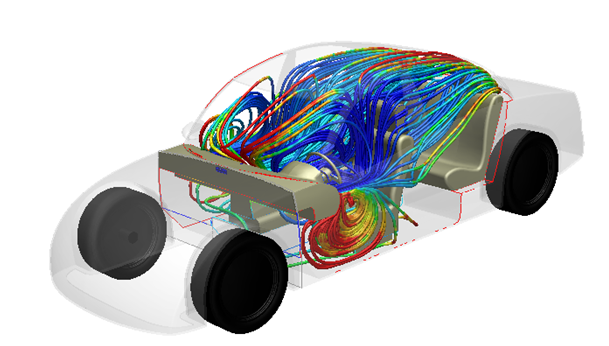

8. Nella finestra grafica, fare clic con il pulsante destro del mouse sul corpo dell'automobile e selezionare Trasparente.
9. Fare di nuovo clic con il pulsante destro del mouse sul corpo dell'automobile e selezionare Imposta trasparenza... Regolare il dispositivo di scorrimento a circa 90% e fare clic su OK.
10. Per salvare questa immagine per il confronto tra progetti diversi, fare clic con il pulsante destro del mouse all'esterno del modello e selezionare Acquisisci immagine di riepilogo.
