In questo esercizio viene spiegato come utilizzare il Centro decisioni per organizzare e rivedere dati e immagini di risultati importanti, nonché dati per la valutazione di un progetto.
1. Per iniziare, aprire il Centro decisioni facendo clic sulla relativa icona nella barra Studio di progettazione.

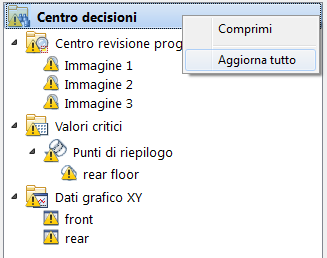

2. Per aggiornare tutti gli elementi di riepilogo, fare clic con il pulsante destro del mouse sulla barra Centro decisioni, quindi fare clic su Aggiorna tutto.

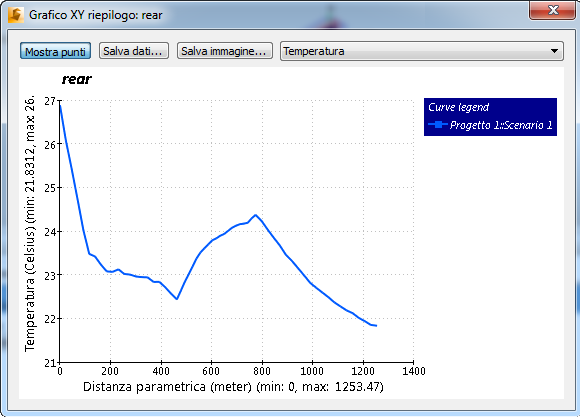

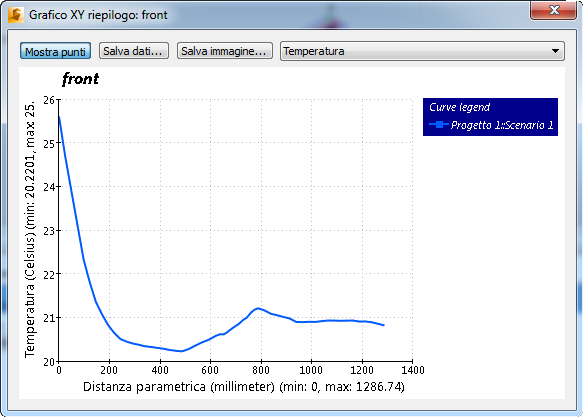

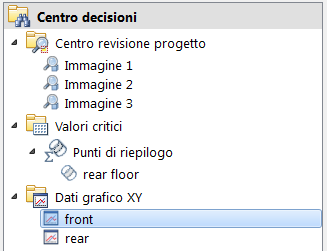

3. Per tracciare la temperatura per gli occupanti della parte anteriore e della parte posteriore, fare clic su ciascun grafico XY nel Centro decisioni:
- La temperatura ai piedi dell'occupante della parte anteriore è di circa 6 °C più calda rispetto al resto del corpo.
- La distribuzione della temperatura per l'occupante della parte posteriore è meno uniforme rispetto a quella dell'occupante della parte anteriore.
- La temperatura ai piedi dell'occupante della parte posteriore è di circa 4 °C più calda rispetto al resto del corpo.
- La temperatura per l'occupante della parte posteriore è leggermente più calda rispetto a quella dell'occupante della parte anteriore.
4. Chiudere entrambi i grafici XY.
5. Nel Centro decisioni, fare clic sul punto di riepilogo "rear floor":

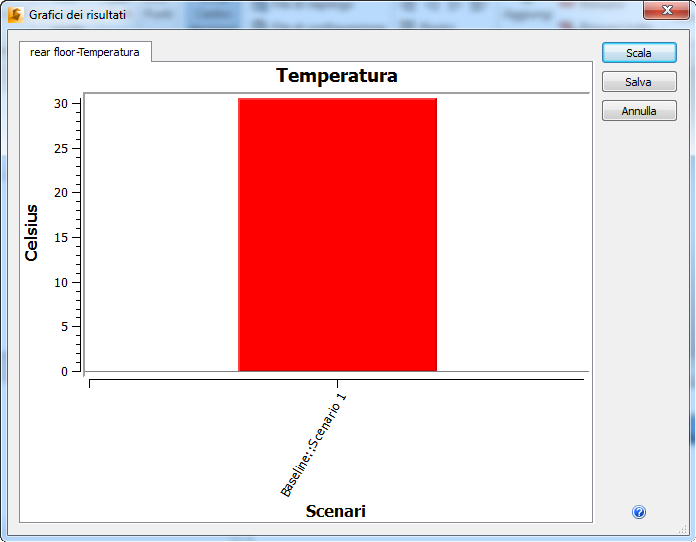

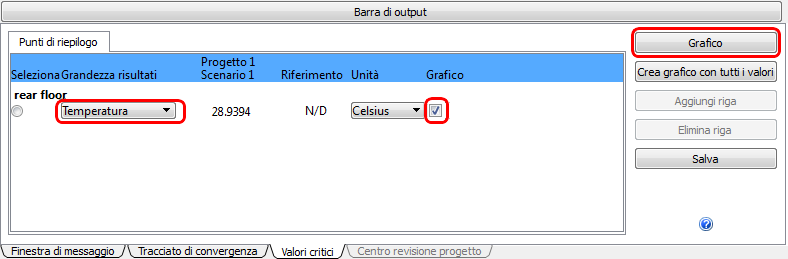

6. Nella scheda Valori critici della barra di output, selezionare Temperatura statica. Controllare la casella Grafico e fare clic suGrafico:
7. Chiudere la finestra del grafico facendo clic sulla "X" nell'angolo in alto a destra della finestra.
8. Per visualizzare ogni immagine di riepilogo, fare clic su ogni voce del Centro revisione progetto del Centro decisioni.
9. Fare clic con il pulsante destro del mouse su ciascuna immagine nel Centro decisioni e rinominare le immagini come mostrato di seguito:
- Immagine1 -- > "Cut through seats"

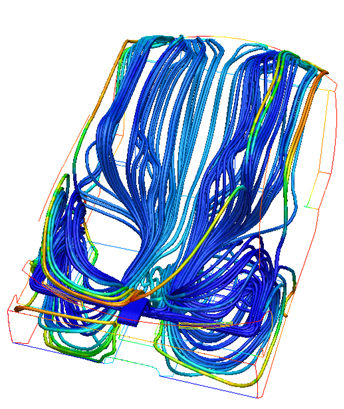

- Immagine2 -- > "Traces"

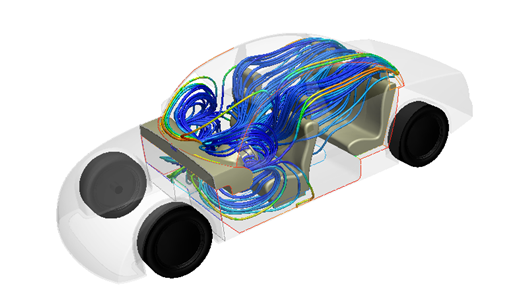

- Immagine3 -- > "Traces with car"
Conclusione
I risultati indicano una distribuzione della temperatura non uniforme e un flusso d'aria non ottimale in prossimità del pavimento. Per provare a risolvere questi problemi verrà analizzata una configurazione del progetto modificata.
Tenere presente che per prendere questa decisione sono stati utilizzati grafici XY di riepilogo, immagini di riepilogo e altre immagini dei risultati.
Fine dell'esercizio
