オブジェクトエディタを使用してカーブやサーフェスのシェイプを変更する

アタッチされているハンドルをドラッグするか、または特定のポイントの接線方向とサイズを指定して、カーブやサーフェスを編集します。

オブジェクトエディタを使用してカーブやサーフェスを編集する

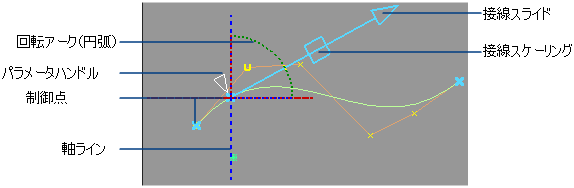

制御点をクリックすると、その上にマニピュレータが表示されます。ここで次のいずれかを実行します。

制御点をドラッグし、空間に移動します。
パラメータハンドルをドラッグし、オブジェクトに沿って制御点を移動します。
点線表示された回転アークをドラッグし、制御点の接線方向を回転します。
軸ラインの 1 つをクリックし、接線方向を軸にスナップします。
接線スライドハンドルをドラッグし、現在の接線ラインに沿って制御点を移動します。
現在のポイントでの接線をスケーリングするには、接線スケーリングハンドルをドラッグします。接線スケーリングハンドルをスナップすることはできません。
ハンドルをどれかクリックして正確な値を入力します。
U+/U- ボタンと/V- ボタン(サーフェス用)と、-Influence/+Influence ボタン(カーブ用)を使用して、制御点(サーフェスの U と V 方向)の影響を受ける CV の数を増加または減少させます。

制御点が表示されない

ツールでオブジェクトをクリックするのとは異なり、特にオブジェクトを選択してツールを適用した場合など、オブジェクトに制御点がない可能性があります。

制御点を追加するには、キーを押しながらでオブジェクトをクリックします。

オブジェクトエディタのコンストラクションヒストリでオブジェクトを編集しようとしても、マニピュレータが表示されない

オブジェクトエディタのコンストラクションヒストリを編集する際、制御点は表示されていますが、自動的に選択されているわけではありません。マニピュレータを表示させるには、制御点をクリックします。

サーフェスのシェイプを変更できない

オブジェクト(制御点とエッジの連続性)にコンストレインを追加していくと、既存の関係を維持しつつツールによる変更を適用することが不可能になる場合があります。各 CV が、既存のコンストレインに違反することなく移動できないポイントにコンストレインされてしまっています。

コンストレインを削除したり(制御点の削除やエッジの連続性要件の緩和を行う)、使用可能な CV の数を増やしたりして(スパンの追加やサーフェス次数の増加を行う)、CV の解放を試みてください。

編集しているサーフェスの境界条件をツールが表示しない

ツールはトリムサーフェスの境界条件を表示できません。

u+ ボタンや v+ ボタンを使用して CV の数を制御できない

使用可能な制御点の数には次のように限度があります。

サーフェスのエッジ(またはカーブの終端)に制御点がある場合、制御可能な CV の数は U と V 方向でそれぞれ 2 に制限されます。
制御点がオブジェクトのエッジや終端にない場合、制御可能な CV はオブジェクトの次数＋ 1 に制限されます。
たとえば、サーフェスの次数が 5 であり、マニピュレータがサーフェスの中央にある場合、制御点が制御できる CV の最大数は 6 です。

エッジの連続性を維持すると制御点が制御できる CV の最大数が減少する可能性があります。

Information Window を使用しているときに表示が更新されない

Information Window を使用してロケータの位置を変更するときに、カーブは自動的に更新されません。

モデリングウィンドウをクリックしてカーブを更新してください。
