任意のベクトルまたはプレーンに沿って、または平行に CV を移動する

表示されている任意のハル ライン、ベクトル、参照プレーンに沿って CV を移動する方法を説明します。

選択したオブジェクト上の CV を表示する

Modeling Control PanelDisplay セクション内にある Cv/Hull チェックボックスをクリックします。

または、次の操作を実行します。

  1. ObjectDisplay > Control の順に選択します。
  2. ScopeACTIVE に設定し、CVs チェックボックスをオンにします。
  3. Go をクリックします。
注:

CV が表示されない場合は、Transform CV ツール内でオブジェクトをクリックすると、自動的にすべての CV およびハルがオンになります。異なるツールを選択するとすぐに、CV とハルは再度オフになります。

任意のベクトルに沿って、または平行に CV を移動する

  1. Control Panel > Transform CV をダブルクリックします。
  2. Transform CV コントロール ウィンドウで次の操作を行います。
    • Transform メニューから Move を選択します。
    • 左側の Mode メニューから PROJ を選択し、ベクトルにスナップして、それに沿って移動します。または、PARA を選択し、ベクトルにスナップせずに平行に移動します。
  3. 移動する 1 つまたは複数の CV を選択します。さらに CV を選択するには、 キーを押しながら追加の CV をクリックします。
  4. ハル ライン、基準ベクトル、参照プレーン上でマウスのボタンをクリックし、ドラッグして CV の移動をコンストレインします。

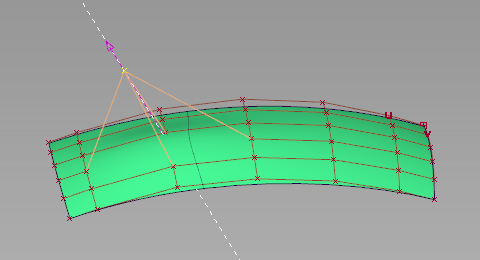

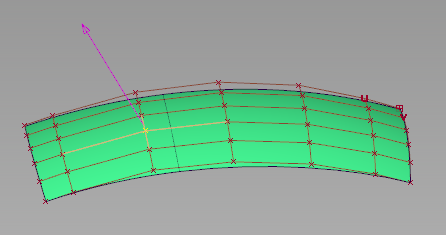

    PROJ モードを使用してベクトルに沿って CV を移動する

注: 画面上でのマウスの移動を減らすために、ホット スポット インタフェースを使用してオプションを切り替えることもできます。
