レッスン 1: ジョイスティックのハンドルを作成する

チュートリアルのこのパートでは、プロファイルカーブを回転してジョイスティックのハンドルを作成します。

チュートリアルのレッスン 1 をご覧ください。

チュートリアルファイルを開く

File > Open を選択してファイルブラウザを開きます。
ファイルブラウザで CourseWare フォルダを探し、Current Project として設定します。
CourseWare プロジェクトの wire フォルダにある joystick.wire を開きます。
ファイルを開く方法については、「チュートリアルファイルを開く」を参照してください。

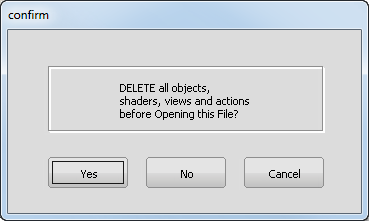

ダイアログボックスが表示され、オブジェクト、シェーダ、ビュー、アクションをすべて削除してよいかを尋ねるメッセージが表示されます。YES をクリックしてください。

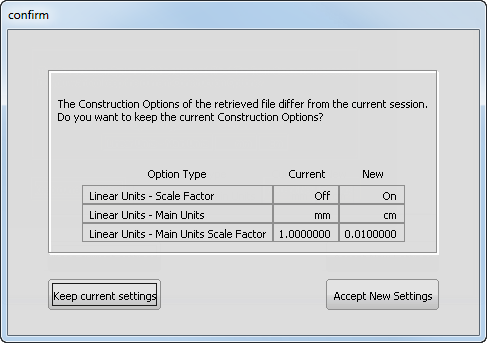

コンストラクション許容値が joystick.wire ファイルの値と異なる場合は、次のダイアログボックスが表示されます。

Accept New Settings をクリックして、joystick.wire のコンストラクション許容値を使用してください。

ファイルが開きます。

注:

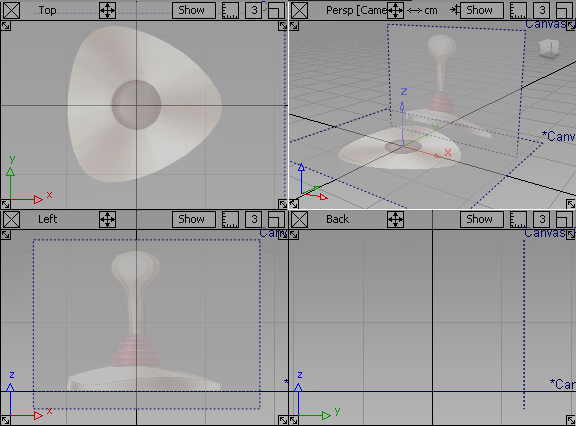

シーンではキャンバスプレーンに 2 つの参照イメージが含まれています。このイメージをガイドとして使用してジョイスティックをモデリングします。

イメージが何も表示されない場合は、WindowDisplay > Toggles > Canvas Planes を選択して、キャンバスプレーンの表示をオンにします。

キャンバスプレーンの枠を非表示にするには、WindowDisplay > Toggles > Construction Objects を選択します。

モデリングビューが Alias ウィンドウのサイズいっぱいに表示されない場合は、Layouts > All Windows > All Windows を選択します。

ジョイスティックのハンドルを作成する

まず、ジョイスティックのハンドルの輪郭に沿ってカーブを作成します。このカーブは、後で、ハンドルのサーフェスを回転させるために使用します。

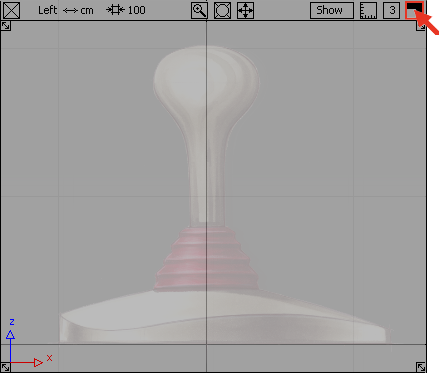

Left ビューウィンドウの右上にある四角いアイコンをクリックして、Left ビューを最大化します。
Curves > New Curves > New CV Curve を選択します。
このツールを使用すると、コントロールバーテックス(CV)を配置してカーブを作成できます）。CV を使用すると、カーブのシェイプを制御できます。

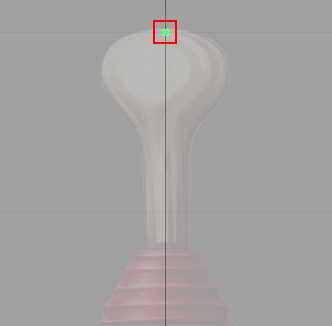

キー(Windows)またはキー(Mac)を押したままにしてグリッドスナップモードをオンにし、ハンドルの先端にあるグリッドの交点でをクリックします。

コントロールバーテックスが表示されます。

これはカーブの 1 つ目の CV で、小さいボックスとして表示されます。

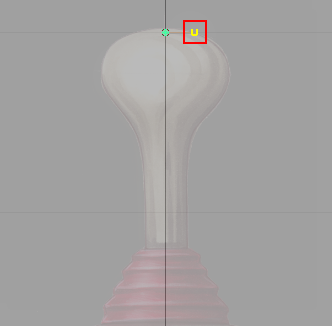

2 つ目の CV を作成します。を押したままにして、1 つ目の CV の右側に動かします。ドラッグして CV の位置を合わせ、を放します。

2 つ目の CV は小さい U で表示されます。

を使用すると、2 つ目の CV は 1 つ目の CV の横に位置揃えされます。これら 2 つの CV を横に位置揃えすると、サーフェスを回転したときに上部にバンプやディンプルが発生するのを回避しやすくなります。

注:
1 つ目の CV と 2 つ目の CV を結ぶ赤い線は、直線でカーブではありません。これはハルです。ハルは、カーブ上のすべての CV を接続します。

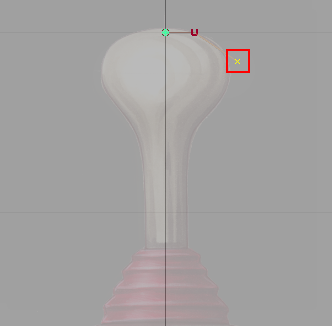

3 つ目の CV を作成します。を押したままジョイスティックハンドルのアウトラインのエッジに沿って移動させます。ドラッグして CV の位置を合わせ、を放します。

3 つ目の CV が表示されます。この CV 以降、カーブ上に作成される CV はすべて小さい十字型で表示されます。ハルは、3 つの CV の間を結ぶ 2 本の直線セグメントで構成されます。
4 つ目の CV を作成します。を押したままハンドルのアウトラインのエッジに沿って移動させます。ドラッグして CV の位置を合わせ、を放します。

4 つ目の CV が表示されます。

白いカーブが 1 つ目の CV と 4 つ目の CV を接続します。ハルは、すべての CV を接続する 3 本の直線セグメントで構成されます。

カーブのシェイプを気にする必要はありません。後で各 CV の位置を調整し、カーブのシェイプを変更します。

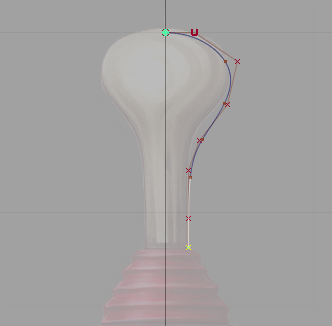

さらに 4 つの CV を次の位置に配置して、カーブを完成します。
Pick > Nothing を選択してカーブを完成させ、選択を解除します。

ハンドルのプロファイルカーブを編集する

CV を移動して、参照イメージとぴったり合うようにプロファイルカーブのシェイプを編集します。

Pick > Point Types > CV を選択します。

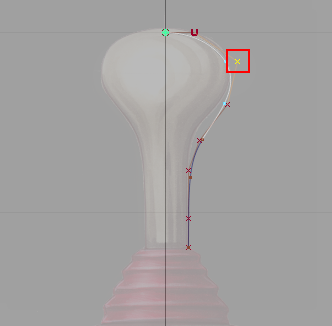

を使用して 3 つ目の CV をクリックするか、ピックボックスをドラッグしてその周りを囲みます。
CV はカーブ上ではなく、ハルの上にあります。

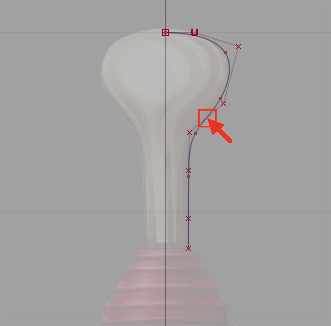

Transform > Move を選択します。でドラッグして、ハンドルのスケッチのエッジ上にカーブが重なるように CV を移動します。

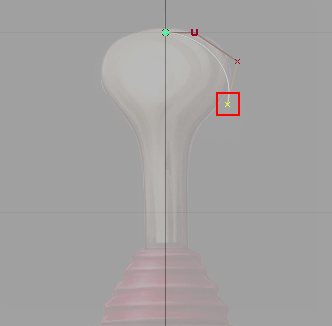

4 つ目の CV をクリックして選択します。
Move ツールがアクティブな状態でを使用してドラッグし、ハンドルのスケッチのエッジ上にカーブが重なるように CV を移動します。

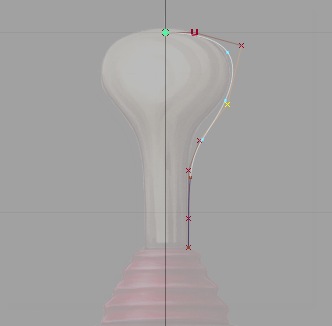

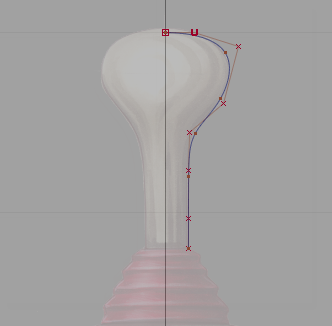

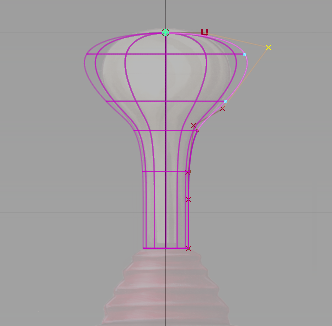

カーブがスケッチと一致するまで、CV の選択と移動を続けます。
Pick > Nothing を選択してカーブを完成させ、選択を解除します。

ハンドルのプロファイルカーブを回転させる

次に、プロファイルカーブを回転させて、ジョイスティックハンドルのサーフェスを作成します。

Surfaces > Revolve を選択します。

メニューバーの真下にあるプロンプトラインに、回転の中心となる軸の入力、ベクトルの選択、または回転させるカーブの選択を求めるプロンプトが表示されます。
Revolve ツールアイコンをダブルクリックします。Revolve Control オプションウィンドウが開きます。
Periodic を選択して、作成されたサーフェスが閉じられた、360 度回転のサーフェスになるようにします。
Axis Options で Z を選択し、カーブを Z 軸を中心に回転させます。
カーブをクリックします。

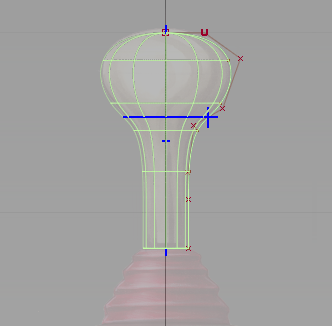

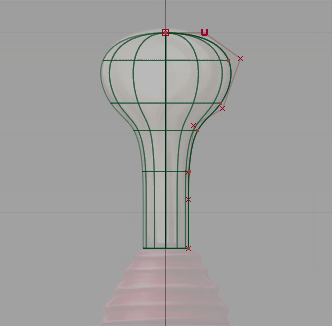

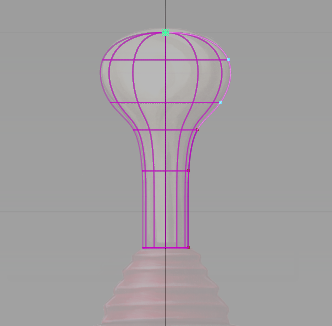

カーブが回転し、サーフェスが作成されます。

カーブを回転させてサーフェスを作成すると、青色のマニピュレータが 2 つ表示されます。これらのマニピュレータを使用して、プロファイルカーブのスイープと回転軸の角度を簡単に変更することができます。ここで作成したサーフェスは正しいので、マニピュレータを調節する必要はありません。
Pick > Nothing を選択して、サーフェスの選択を解除します。

マニピュレータが消えます。

ハンドルのカーブとサーフェスを変更する

Alias で作成するほとんどのサーフェスには、コンストラクションヒストリと呼ばれる機能があります。コンストラクションヒストリを使用すると、作成後のサーフェスを簡単に変更できます。

たとえばオリジナルのプロファイルカーブの CV を移動すると、回転サーフェスは自動的に更新されます。

次に、CV の 1 つを移動して、コンストラクションヒストリの効果を確認します。

3 つ目の CV を選択します。Pick > Point Types > CV を選択して CV をクリックします。

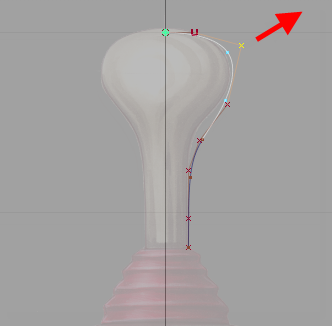

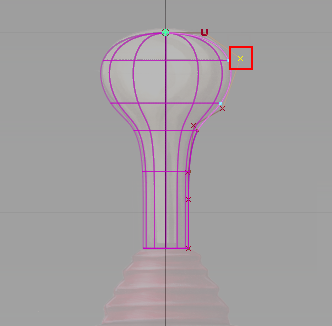

Transform > Move を選択し、でドラッグして CV を少し移動します。

マウスボタンを放すと、回転サーフェスは自動的に更新されます。
Edit > Undo ツールを選択するか、またはホットキー(+[Z](Windows)または+[Z](Mac))を押して移動を取り消します。
これでサーフェスは完成です。次に、カーブの CV の表示をオフにします。

ヒント:
CV を使用する必要がない場合は、カーブとサーフェスの CV をオフにすることをお勧めします。CV の切換により、画面に余分なものが表示されなくなり、モデルが見やすくなります。再びオンにすることも簡単です。

画面の右側にあるControl Panelには、Displayセクションがあります。

ヒント:
Control Panel が表示されていない場合は、Windows > Control Panel を選択して表示します。

Display セクションの CV/Hull チェックボックスは、CV とハルが現在表示されているかどうかを表します。
CV が選択されている状態で、CV/Hull チェックボックスをクリックして、カーブから CV の表示を消去します。

CV とハルがビューに表示されなくなります。

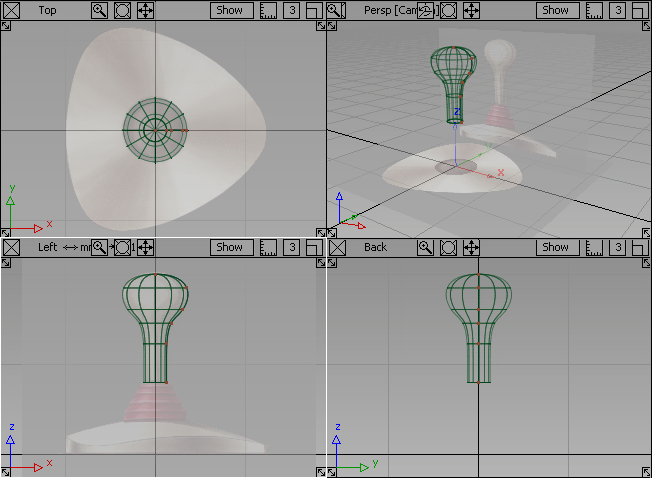

Layouts > All Windows > All Windows を選択して、4 つのビュー表示に戻ります。

ヒント:
[F9]キーは Layouts > All Windows > All Windows のホットキーです。[F9]キーを使用すると、いつでも 4 つのビューがすべて表示された状態に画面が設定されます。
