標準サーフェスをトリミングし、4 サイドのトリム領域をトリミングされていないサーフェスに変換します。

サーフェスをトリミングし、1 回の操作で、トリミングされたサーフェスを同じシェイプのナチュラル サーフェスに変換します。

  1. Surface Edit > Trim > Trim Convert を選択します。
  2. 閉じた領域を定義するカーブオンサーフェスを持つサーフェスを選択します。(一度に Trim Convert できるサーフェスは 1 つのみです)
    注:

    3D Trimming がオンの場合、トリミング領域を定義するには、サーフェスに投影するカーブ、または断面を選択します。また、ベクトル オプションを選択することもできます。サーフェス自体の断面を使用してサーフェスをトリミングする場合は、ベクトル オプションに Normal を選択します。

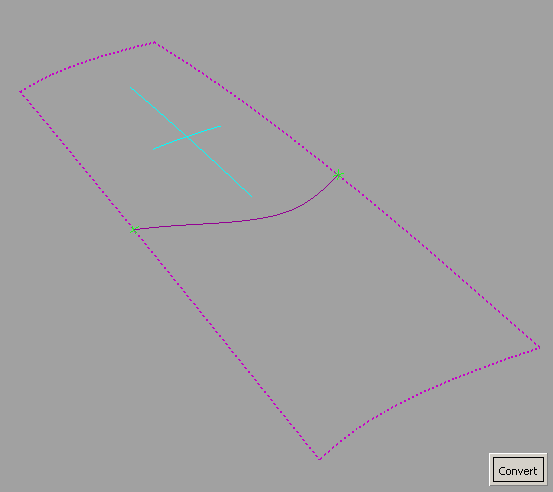

  3. 保持する領域をクリックします。これらの領域が、4 辺のサーフェスを定義していることを確認します。

    選択した領域に十字マークが表示されます。(これらの領域セレクタのサイズは、オプション ウィンドウで変更できます)。

  4. Convert ボタンをクリックします。

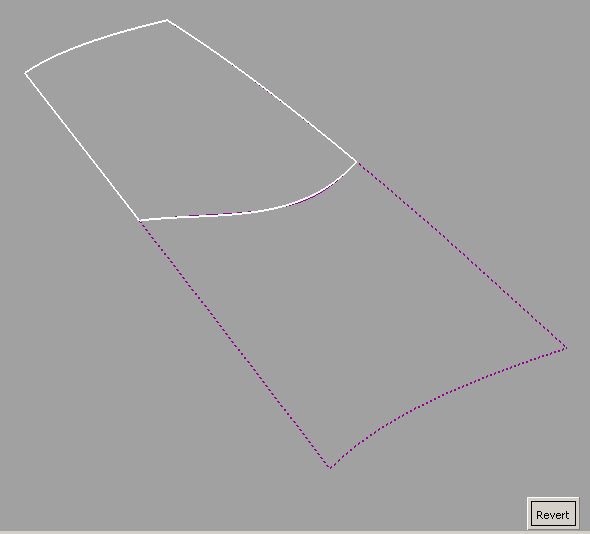

    このツールはサーフェスをトリミングし、トリミングしたサーフェスを、ナチュラルな境界線を持つ新しいサーフェスに変換しようと試みます。

    注:

    トリミングしたサーフェスが 4 つの辺を持たない場合、エラーが表示され、トリミング領域の再定義を求められます。

    Show Surface Deviation がオンの場合、ロケータには元のサーフェスと変換後のサーフェスの間の最大偏差が表示されます。

  5. 結果に満足できない場合は、Revert ボタンをクリックして、オリジナルのトリミングされていないサーフェスに戻すことができます。
