レッスン 1: シェーダを作成する

このセクションでは、Hardware Shade を使用してシーンをレンダリングし、キャップ、ボトル、ラベル用のシェーダを作成します。

チュートリアルのレッスン 1 をご覧ください。

チュートリアルファイルを開く

File > Open を選択してファイルブラウザを開きます。
ファイルブラウザで CourseWare フォルダを探し、Current Project として設定します。
Render_Basics.wire という名前のファイルを開きます。これは CourseWare プロジェクトの wire フォルダ内にあります。
ファイルを開く方法については、「チュートリアルファイルを開く」を参照してください。
ダイアログボックスが表示され、オブジェクト、シェーダ、ビュー、アクションをすべて削除してよいか尋ねるメッセージが表示されます。YESをクリックしてください。
コンストラクション許容値が Render_Basics.wire ファイルの値と異なる場合は、次のダイアログボックスが表示されます。

Accept New Settingsをクリックして、Render_Basics.wireファイルのコンストラクション許容値を使用してください。

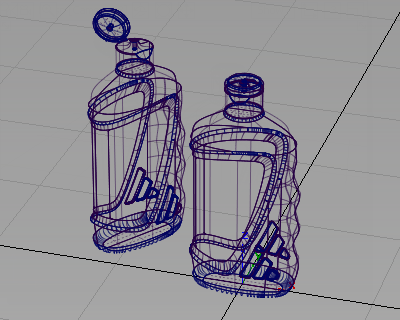

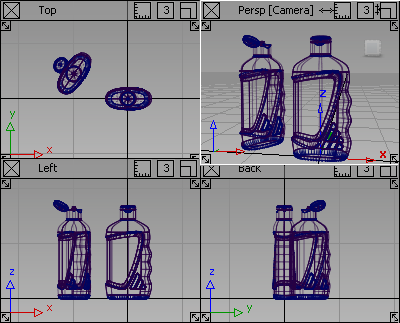

ファイルが開きます。シーンには2つのシャワージェルボトルが異なる位置にあります。1つはキャップが開き、もう1つは閉じています。

シェーディングされたシーンを表示する

レンダリングするモデルを設定する場合には、レンダリングビューを使用してインタラクティブに作業すると便利です。この演習では、Hardware Shade を使用して、シェーディングされたシーン上で直接作業します。

Perspective を最大化します。
WindowDisplay > Hardware Shade を選択し、Hardware Shade オプションウィンドウを開きます。
オプションウィンドウで All Geometry が選択されていない場合は選択し、オプションウィンドウの下部にある Shade on をクリックします。

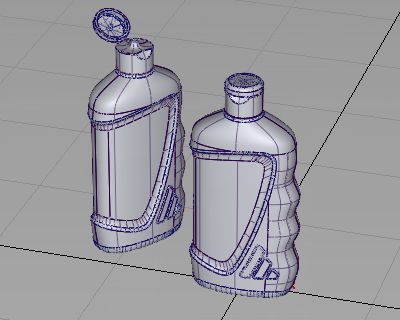

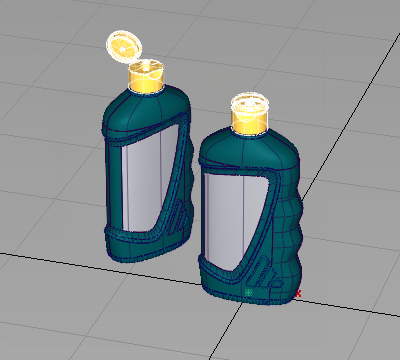

ボトルがハードウェアシェーディングを使用して表示されます。

シェーディングモデルを選択する

ボトルはBlinnシェーディングモデルを持つデフォルトのシェーダを使用しています。Alias には次の 4 種類のシェーディングモデルがあります。

LAMBERT は、しっくいの壁、紙、黒板など、光沢のないサーフェスを表すのに便利です。
PHONG はもっと複雑で、光沢のあるプラスチック、ガラス、金属に適したハイライトを与えます。
BLINN は、よりソフトな光沢のプラスチック、サテン仕上げ、自然なマテリアルに合わせて調整できる、さらに柔軟なハイライトを提供します。
LIGHTSOURCE は、白熱電球や炎のように、オブジェクトがライトを放射しているように見せます。

シェーダをより多く経験するに従い、どのシェーディングモデルを使えば目的の結果が生成されるかがわかるようになります。

次に、ボトル、キャップ、ラベル用に 3 つの新しいシェーダを作成し、それぞれに適したシェーディングモデルを選択します。

Visualize のコントロールパネルを使用する

ここでは、Visualize Control Panel を使用してシェーダの作成や変更を行います。

ヒント:

Control Panel が表示されていない場合は、Windows > Control Panel を選択して表示します。

Control Panelの上部で、Visualizeオプションを選択します。

Resident ShadersセクションにDefault Shaderが表示されます。

グレーのシェーダボールの下に Default Shader の名前が表示されていない場合は、General Preferences の Interface セクションにあるアイコンラベルをオンにします。(プリファレンスウィンドウを開くには Preferences > General Preferences を選択します)。

既定のシェーダを使用したり変更しないことをお勧めします。代わりに、既定のシェーダをコピーして新しいシェーダを作成します。

最初に、ボトルのシェーダを作成します。

ボトルシェーダを作成する

Default shaderをクリックして選択します。
以下のResident Shadersセクションには4つのアイコンがあります。Copy Current Shader アイコンをクリックして新しいシェーダを作成します。
新しいシェーダアイコンをダブルクリックして、シェーダエディタを開きます。
既定の設定が表示されます。
Shader Name を Bottle に変更し、Shading Model を BLINN に設定されたままにしてボトルのプラスチックにソフトなハイライトを与えます。
次にボトルのカラーを選択します。
シェーダエディタでCommon Shader Parametersセクションを開きます。

ヒント: ウィンドウを拡大してスクロールなしですべてのオプションが表示されるようにするには、ウィンドウのタイトルバーにある、自動拡大アイコンをクリックします。

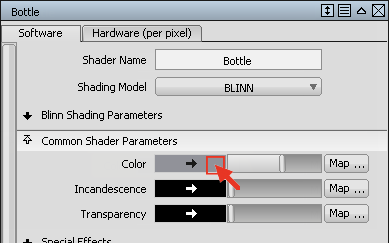

グレーのカラーチップをクリックして Color Editor を開きます。

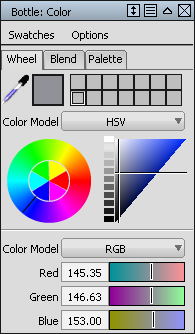

Color Editorでボトルのカラーを選択します。
カラーチップが更新され、Bottleシェーダが新しいカラーに変わります。

次に Assign を使用してボトルのサーフェスに新しいシェーダを割り当てます。

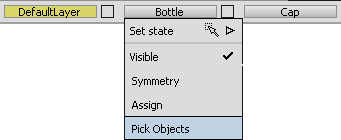

Bottles レイヤのドロップダウンメニューにある Pick Objects オプションを使用して、ボトルサーフェスを選択します。

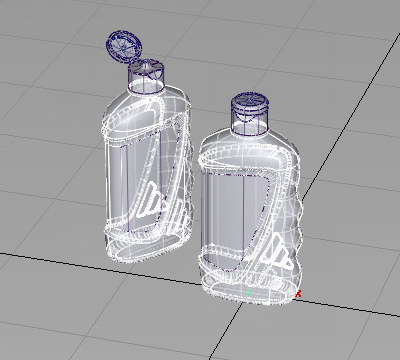

ボトルのすべてのサーフェスが選択されます。
Visualize PanelのAssignをクリックし、新しいシェーダをボトルのサーフェスに割り当てます。

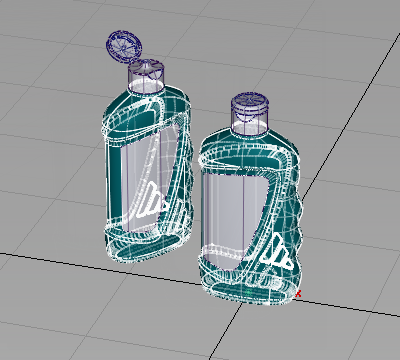

ボトルサーフェスが新しいシェーダカラーで表示されます。

キャップシェーダに対してこの処理を繰り返します。
デフォルトシェーダをクリックして選択します。次にCopy Current Shaderツールを選択して、2番目の新しいシェーダを作成します。
2番目の新しいシェーダのアイコンをダブルクリックし、シェーダエディタを開きます。

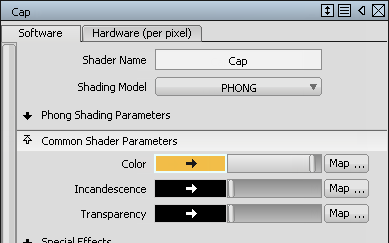

Shader NameをCapに、Shading ModelをPHONGに変更します。

Common Shader Parametersセクションで、キャップ用のカラーを選択します。

次に、キャップサーフェスにシェーダを割り当てます。
Cap レイヤのドロップダウンメニューを使用して、キャップサーフェスを選択します。
Visualize PanelのAssignアイコンを使用して、キャップサーフェスにCapシェーダを割り当てます。

キャップに小さな明るいハイライトが表示され、光沢のあるプラスチック素材のように見えます。
シェーダエディタウィンドウを閉じます。
Pick > Nothing を選択して、ラベルサーフェスの選択を解除します。

Visualize パネルでシェーダを変更する

Visualize Panel でシェーダのほとんどの一般的なパラメータにアクセスすることができます。

次に、キャップにもっと光沢を出し、ボトルをよりソフトな仕上がりにします。

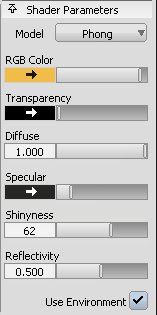

Capシェーダをクリックして選択し、Visualize PanelのShader Parametersセクションを開きます。
Shinyness値を変更して、キャップのハイライトを小さくします。

キャップのマテリアルがより光沢を持つようになります。

ヒント:
Render > Direct Render を使用して、より正確に変更を確認できます。
Bottleシェーダをクリックして選択します。
Shader parametersセクションのEccentricityとSpec. Rolloffの値を変更し、プラスチックボトルのの光沢を下げて、よりソフトなサーフェス仕上げにします。

ヒント:
もっとも一般的に使用されるパラメータだけが、Visualize Panelに表示されます。各シェーダのすべてのパラメータにアクセスするには、シェーダのボールアイコンをダブルクリックするか、Render > Multi-lister > Shaders を使用します。
