オフセットコピーを作成する

カーブまたはカーブオンサーフェスをオフセットする

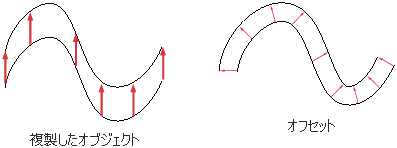

オリジナルからオフセットしたカーブのコピーを作成します(コピーのすべてのポイントが、オリジナルの対応するポイントから指定距離だけ離れた状態です)。

カーブをオフセットすると、カーブはトポロジに基づいてグループ化されます。また、矢印を使用すると、カーブの最初の方向に関係なく、グループ内のすべてのカーブが同じ方向にオフセットされるように、各グループのオフセットの方向を選択できます

複数のカーブを同時に同じ方向にオフセットする

  1. 1 つまたは複数のカーブまたはカーブオンサーフェスを選択します。
  2. Object Edit > Offset を選択します。

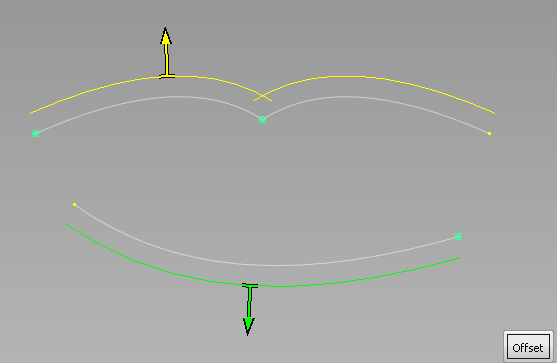

    トポロジに基づいて、カーブ セットが作成されます。セットごとに異なる色のオフセット プレビューが表示されます。また、各セットには、オフセットの一体化された方向を示す矢印が表示されます。

    注:

    (Preferences > Construction Options にある) Topology Distance は、1 方向にオフセットする必要がある一体化されたセットを形成するカーブを特定するために使用されます。

  3. 以下のいずれかを実行します。
    • 矢印をクリックして、セットのオフセット方向を変更します。
    • を左右にドラッグして、オフセット距離を変更します。
    • 数値を入力してオフセットの正確な距離を設定します。
    • キーを押しながらその他のカーブをクリックするか、ピック ボックスを使用して、それらのカーブを選択(または選択解除)します。
  4. Offset ボタンをクリックします。

こんな場合は

カーブをオフセットしようとすると、予想外の結果を生じる

  • カーブが XY、XZ、YZ、あるいはコンストラクション プレーンにない場合は、予想外の結果を生じることがあります。オプション ウィンドウを開き、Curve Offset Plane オプションを Geometry Average に設定します。
  • カーブが平面的で非周期的であり、オフセットの CV 分布が望ましくない場合には(ねじれやボウタイなど)、Normal ModeNUV に設定します。
  • Offset ツールは、マルチノットや CV 多重度を持つオブジェクトでトラブルが発生する可能性があります。

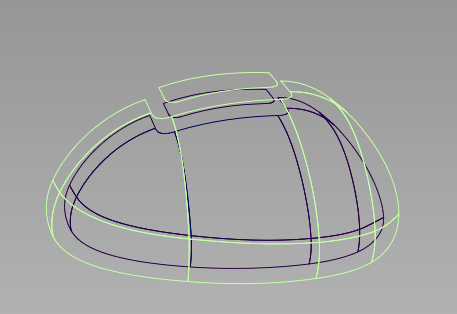

オフセット サーフェス

Object Edit > Offset を使用してサーフェスをオフセットすると、サーフェスはトポロジに基づいてグループ化されます。また、矢印を使用すると、サーフェスの最初の方向に関係なく、グループ内のすべてのサーフェスが同じ方向にオフセットされるように、各グループのオフセットの方向を選択できます

(サーフェスの方向の詳細については、「法線とサーフェスの方向」を参照してください)。

複数のサーフェスを同時に同じ方向にオフセットする

  1. オフセットするサーフェスを選択します。
  2. Object Edit > Offset を選択します。

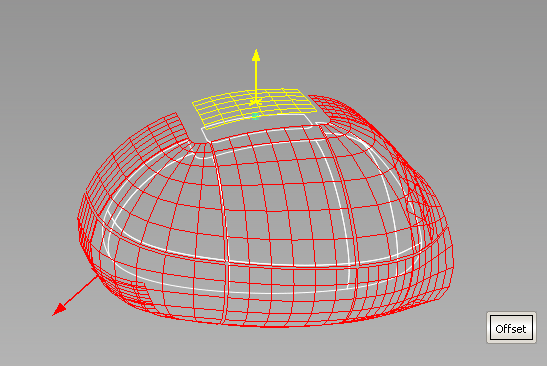

    トポロジに基づいて、サーフェス セットが作成されます。セットごとに異なる色のオフセット プレビューが表示されます。また、各セットには、オフセットの一体化された方向を示す矢印が表示されます。

    注:

    (Preferences > Construction Options にある) Topology Distance は、1 方向にオフセットする必要がある一体化されたセットを形成するサーフェスを特定するために使用されます。

  3. 必要に応じて、次のいずれかの操作を実行します。
    • 矢印をクリックして、セットのオフセット方向を変更します。
    • (マウスまたはキーボードを使用して)オフセット距離を変更します。
    • キーを押しながらその他のサーフェスをクリックするか、ピック ボックスを使用して、それらのサーフェスを選択(または選択解除)します。

    オフセット プレビューが更新されます。

  4. Offset ボタンをクリックします。

    オフセット サーフェスが作成され、グループ化されます。

こんな場合は

サーフェスのオフセットの CV 構造が望ましくない状態です(ボウタイなど)。

Normal ModeNUV に設定してみます。

連続性を維持しつつ複数のサーフェスをオフセットする

Surface Edit > Claymate の順に選択します。Claymate はすべての Alias 製品に含まれているわけではないことに注意してください。

  1. オフセットするサーフェスを選択します。
  2. Surface Edit > Claymate の順に選択します。

    Claymate Options ウィンドウが表示されます。

  3. Claymate Offset オプションをオンにしてから、Go をクリックします。

    Claymate Control ウィンドウが表示されます。

  4. Claymate Control ウィンドウで、Offset Distance を設定します。
  5. オフセットするその他すべてのサーフェスを選択し、Go をクリックします。
