レッスン 5: 通風口を作成する

ここでは、溝を作成して吸気口を表現します。

チュートリアルファイルを開く(オプション)

レッスン 4 を問題なく完了した場合は、次の手順の溝のサーフェスを作成するに進みます。

レッスン 4 の作業に問題があった場合は、CourseWare プロジェクトの wire フォルダにある vacuum_Part4.wire というファイルを開きます。このファイルには、レッスン 4 の完成モデルが保存されています。

溝のサーフェスを作成する

3 つの押し出されたチューブのシェイプから溝のサーフェスを作成します。チューブのプロファイルは円形であり、メインの胴体の全体シェイプに従ってパスが続きます。魅力的な交差ラインを作成するには、溝が外側の端でフェードアウトするように、パスカーブを胴体のシェイプから引き離していきます。

メインの胴体シェイプのキャラクタに適合するように、オリジナルのノズルカーブをパスとして使用して、3 つの溝のサーフェスを押し出します。

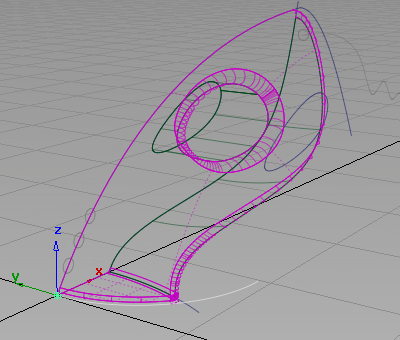

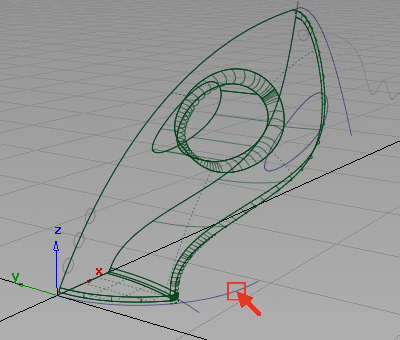

Pick > Object を選択し、前部のノズルカーブを選択します。

注:
サーフェスがピンク色で強調表示され、サーフェスがコンストラクションヒストリを持っていることを示します。カーブを修正すると、サーフェスが更新されます。カーブは更新しません。代わりに、コピーを使用して、サーフェスに影響を与えることなくシェイプを変更することができます。
Edit > Copy、Edit > Paste の順に選択して、カーブのコピーを作成します。

注:
新しいカーブはサーフェスに関係のない新しいコピーであるため、サーフェスはピンク色で強調表示されなくなります。

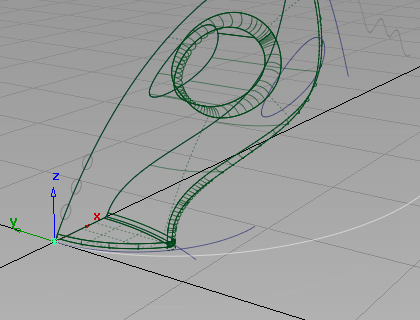

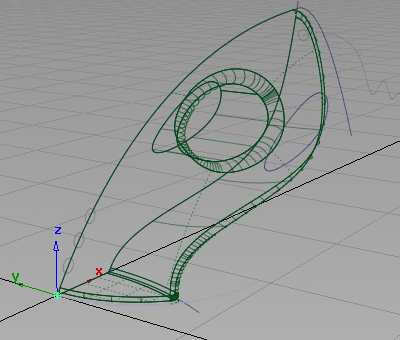

Transform > Scale を選択して 1.75 と入力し、(Windows)または (Mac)を押してカーブのサイズを大きくします。
Pick > Nothing を選択してカーブの選択を解除します。

このスケーリングされたカーブを押し出しサーフェスのパスカーブとして使用します。

掃除機の前部にある 3 つのグレーの円はテンプレート化されているため、オブジェクトを誤って選択したり変更したりすることがなくなります。押し出しサーフェスの生成カーブとして使用できるように、これらのテンプレート化を解除します。

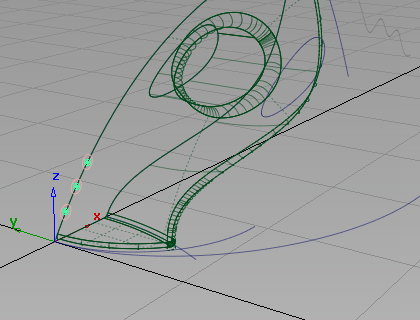

Pick > Template を選択し、ピックボックスをドラッグして 3 つの円を囲みます。ます。
ObjectDisplay > Template を選択して、カーブを選択可能ジオメトリに戻します。

パスカーブに沿って円を押し出します。
Surfaces > Swept Surfaces > Extrude を選択します。押し出すカーブの選択を要求するプロンプトが表示されます。

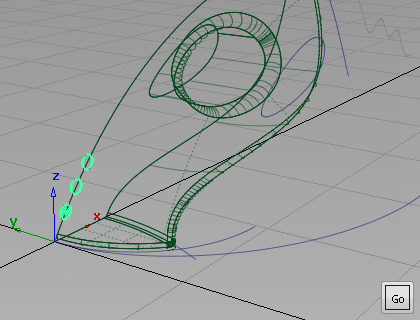

3つの円をすべて選択します。

Go をクリックして、エクストルージョンの円を選択します。

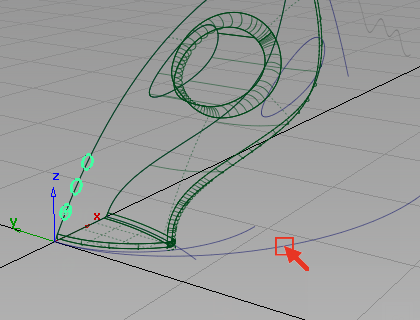

押し出しパスを選択するように要求されます。スケーリングした大きいカーブをクリックして、パスカーブとして選択します。

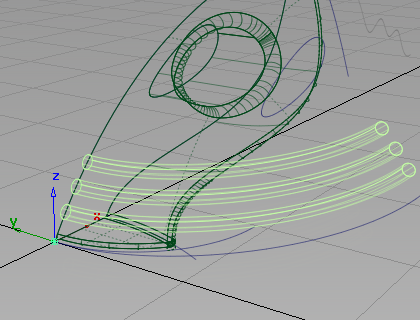

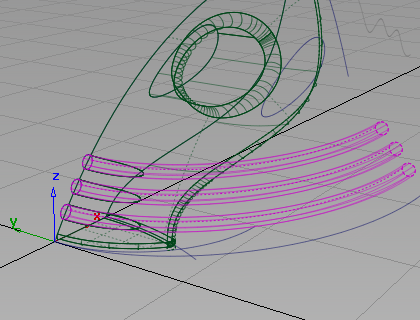

上部サーフェスのシェイプに続いて、3つのサーフェスが作成されます。

通風口を交差させ、トリミングする

3 つの押し出しサーフェスを掃除機の胴体の上部サーフェスと交差させてトリミングします。

3つのサーフェスを選択したままで、Surface Edit > Create CurvesOnSurface > Intersect を選択します。

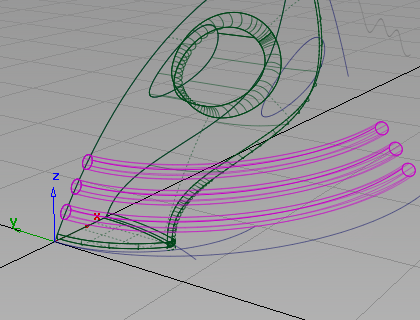

3 つの押し出しサーフェスがピンク色で強調表示され、これらが交差用に選択されていることを示します。
3 つの押し出しサーフェスは選択済みであるため、交差するサーフェスの選択を要求するプロンプトが表示されます。
掃除機の上部サーフェスを選択します。

サーフェスは交差しており、カーブオンサーフェスが作成されています。

サーフェスの余分な部分をトリミングします。これは押し出しサーフェスから開始します。このトリミング操作では、サーフェスから捨てる部分を選択しやすいため、Trim ツールの Keep オプションではなく、Discard オプションを使用します。
Pick > Object を選択し、ピックボックスをドラッグして 3 つの押し出しサーフェスを選択します。

ヒント:
多数のサーフェスをトリミングする場合は、セレクションボックスを使用してすべてのサーフェスを選択してから、Trimツールを選択することができます。
Surface Edit > Trim > Trim Surface の順に選択します。

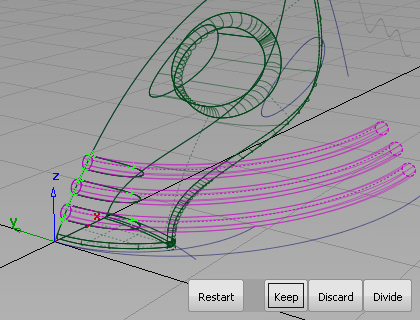

サーフェスがピンク色で強調表示され、トリミングする領域の選択を要求するプロンプトが表示されます。

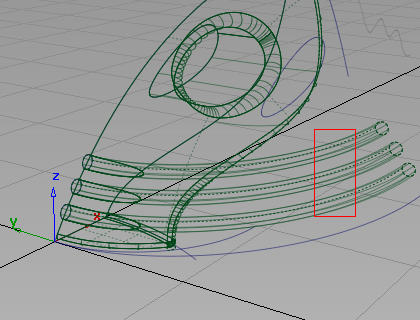

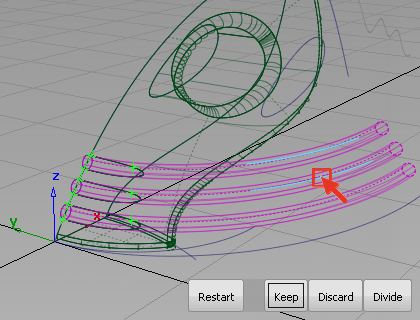

捨てる領域にある1番目の押し出しサーフェスをクリックします。

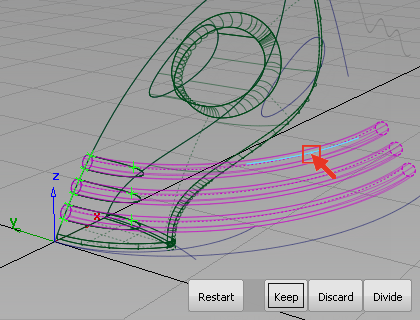

捨てる領域内の 2 番目の押し出しサーフェスを選択します。

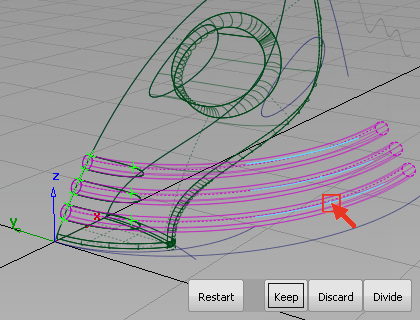

捨てる領域内の 3 番目の押し出しサーフェスを選択します。
ビューの右下コーナーのDiscardをクリックします。

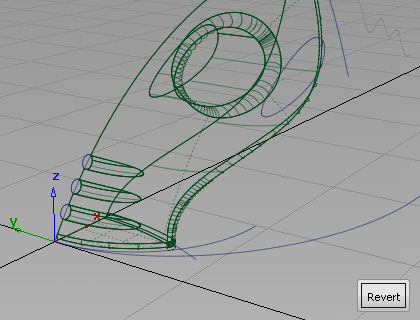

余分なサーフェスが捨てられます。

次に、上部のサーフェスをトリミングします。
Trimツールのままで、上部のサーフェスを選択して、トリミングするサーフェスを選択します。

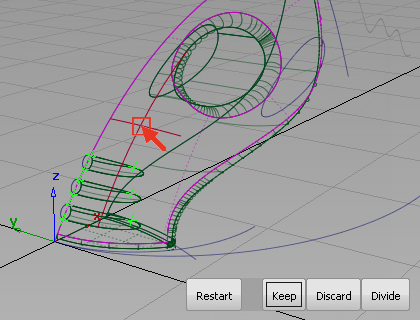

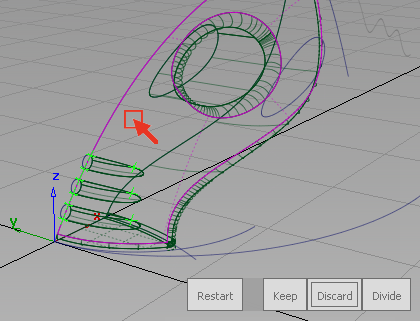

上部サーフェスの主要な領域をクリックして、サーフェス内の残す部分を選択します。

クリックした場所にインジケータが配置され、ビューの右下コーナーに3つのボタンが表示されます。
Keepをクリックして、サーフェスをトリミングします。

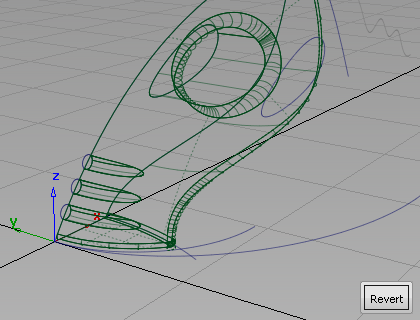

上部のサーフェスがトリミングされます。
Pick > Nothing を選択して、トリミング操作を完成させます。
これで主要なサーフェスをすべて作成したため、カーブレイヤを非表示にすると、サーフェスをより明確に表示できます。
Layer Bar で、curves レイヤをクリックした状態のままにして、ドロップダウンメニューを表示します。Visibleを選択して、レイヤの表示をオフにします。
Layer Bar に curves レイヤが点線のアウトラインで表示されます。これは表示がオフであることを示します。

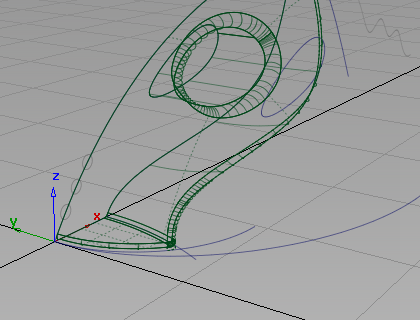

これらのカーブは画面に表示されなくなります。

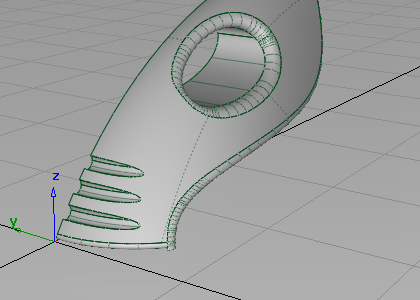

diagnostic shadingを使用して、結果をチェックします。
