丸みのあるエッジと隅の作成

既存のサーフェス間にエッジと隅に丸みを付けたサーフェスを作成します。

エッジのみに沿ってフィレットを作成する

Surfaces > Round を選択します。
傾斜して交わる 2 つのサーフェスが共有するエッジを選択します。
共有エッジがエンドポイントを示す 2 つの青色の四角形と一緒に、緑色で強調表示されます。

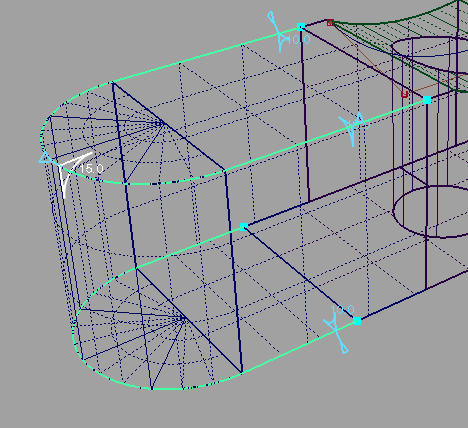

半径値を持つ半径マニピュレータが各エッジに表示されます。
マニピュレータのハンドルをクリックして、移動するか、半径値を変更します(詳細については、「半径マニピュレータの使用」を参照)。キーボードで新しい半径値を入力することもできます。
エッジをクリックして、これらのロケーションに半径マニピュレータを追加し、半径を調整します。
これによってフィレット半径がこれらのポイントに設定されます。半径はエッジに沿って必要な数だけ指定することができます。

注:
キーを押しながらエッジまたは半径をクリックしてこれを削除します。
モデルのすべての共有エッジに対して手順 2 から手順4を繰り返します。
2 つのエッジが接線連続性を持つ場合、これらはシングルエッジとして処理されて、シングルフィレットが構築されます。
Build ボタンをクリックします。

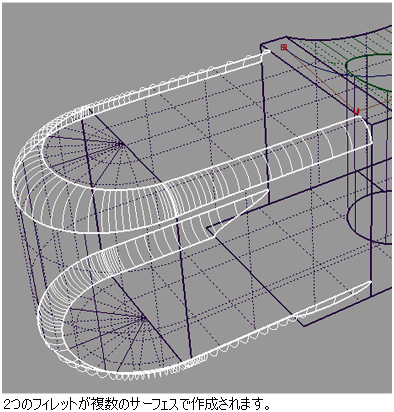

フィレットサーフェスは各共有エッジに沿って構築されます。新しいサーフェスはすべて同じ DAG ノードの下位にグループ化されます。
依然として半径マニピュレータを変更することができ、Build ボタンをクリックしてサーフェスを再構築することができます。
追加エッジを選択するか、このポイントのエッジを選択解除する必要がある場合、Revert ボタンをクリックします。
フィレットが削除され、サーフェスのトリミングが解除されます。エッジを選択/選択解除し(キーを押しながら操作)、再度 Build ボタンをクリックします。

可変半径フィレットに関する注記

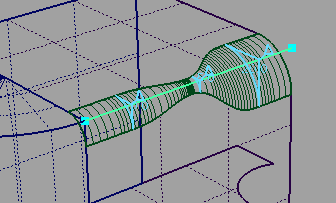

エッジに沿って複数のポイントで設定するフィレットの半径と同数の半径マニピュレータを追加することができます。
エッジの両端に半径マニピュレータを配置しなくても、フィレットはエッジの端からもう一方の端に拡張されます。エッジの両端のフィレットの半径は、外側の半径マニピュレータの半径と同じです。

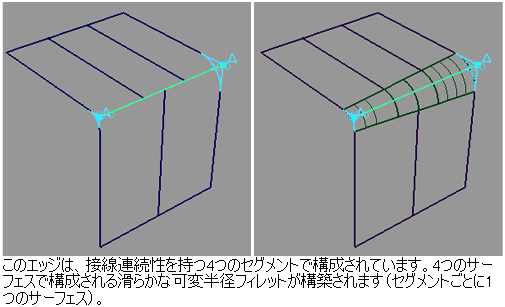

2 つ以上のエッジが接線連続性を持つ場合、これらはシングルエッジとして処理されます。サーフェスで滑らかな可変半径フィレットを作成する場合、必要な半径マニピュレータは 2 つだけです（エッジごとに半径マニピュレータを配置する必要はありません）。ただし、フィレットはエッジごとに個別のサーフェスで構成されています。

丸みのある隅を作成する

Surfaces > Round を選択します。
隅で交わる 3 つまたは 4 つのエッジ（各エッジは 2 つのサーフェスで共有されます）を選択します。
共有エッジが終端を示す 2 つの青色の四角形と一緒に、緑色で強調表示されます。

半径値を持つ半径マニピュレータが各エッジに表示されます。

コーナーシェイプマニピュレータが隅に表示されます。
半径マニピュレータのハンドルをクリックして、移動するか、半径値を変更します(詳細については、「半径マニピュレータの使用」を参照)。キーボードで新しい半径値を入力することもできます。
エッジをクリックして、これらのロケーションに半径マニピュレータを追加し、半径を調整します。
これによってフィレット半径がこれらのポイントに設定されます。半径はエッジに沿って必要な数だけ指定することができます。

注:
キーを押しながらエッジまたは半径をクリックしてこれを削除します。

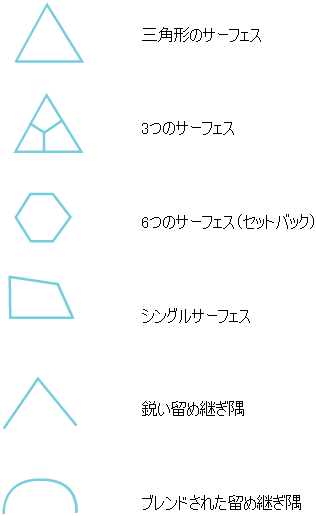

コーナーシェイプマニピュレータをクリックして、隅の種類を切り替えます(「コーナーシェイプマニピュレータの使用」を参照)。
モデルのすべての共有エッジに対して手順 2 から手順 5 を繰り返します。
2 つのエッジが接触する場合、これらはシングルエッジとして処理されて、シングルフィレットが構築されます。
Build ボタンをクリックします。

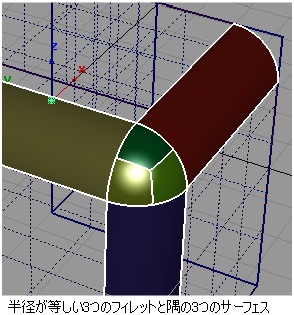

各共有エッジに沿ってフィレットサーフェスが構築され、隅のサーフェスがフィレット間の隅に構築されます。新しいサーフェスはすべて同じ DAG ノードの下位にグループ化されます。
依然として半径マニピュレータを変更することができ、Build ボタンをクリックしてサーフェスを再構築することができます。
追加エッジを選択するか、このポイントのエッジを選択解除する必要がある場合、Revert ボタンをクリックします。
フィレットと隅のサーフェスが削除され、サーフェスのトリミングが解除されます。エッジを選択/選択解除してから、再度 Build ボタンをクリックします。

留め継ぎ隅を作成する

留め継ぎされたサーフェスを正しく作成するには、1 つのサーフェスが 2 つのエッジに共通し、残る 2 つのサーフェスが交差する必要があります。

Surfaces > Round を選択します。

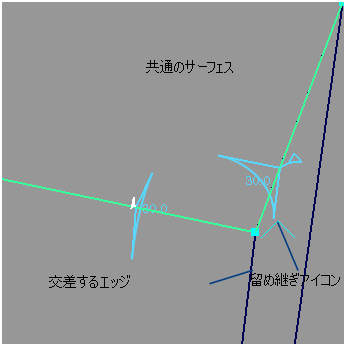

隅で交わる 2 つのエッジを選択します。
共有エッジが終端を示す 2 つの青色の四角形と一緒に、緑色で強調表示されます。

半径マニピュレータとコーナーシェイプマニピュレータが表示されます。
2 つのエッジで目的に応じた半径を調整します。

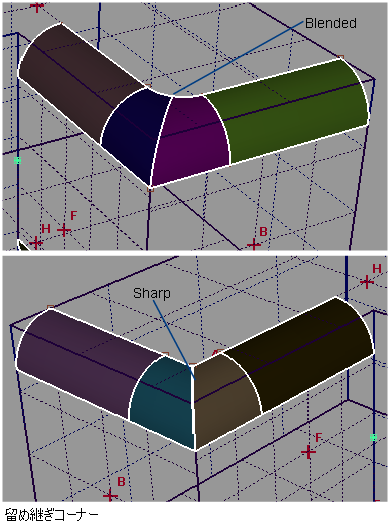

コーナーシェイプマニピュレータをクリックして、隅処理を Sharp と Blended のいずれかに切り替えます。
Build ボタンをクリックします。
4 つのサーフェスが構築されます。隅には 2 つのフィレットと 2 つのサーフェスが構築されます。

注:
2 つのエッジのうちの 1 つの半径を 0.0 に設定すると、隅のサーフェスは構築されず、シングルフィレットのみが構築されます。
依然として半径マニピュレータを変更することができ、Build ボタンをクリックしてサーフェスを再構築することができます。
追加のエッジを選択、あるいはいくつかのエッジを選択解除する必要がある場合は、Revert ボタンをクリックします。
フィレットと隅のサーフェスが削除され、サーフェスのトリミングが解除されます。エッジを選択/選択解除してから、再度 Build ボタンをクリックします。
