ビューを不均等にスケーリングする

View > Set Non Proportional View ツールを使用して、正投影ウィンドウおよびパースビューの横軸と縦軸に沿って独自にビューをスケーリングします。これは、ビューのアスペクト比の変更と考えることもできます。

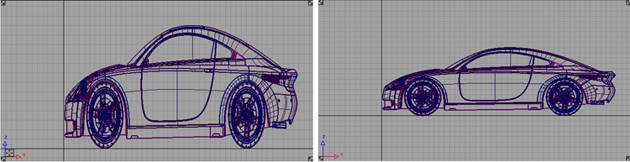

この結果、モデルが膨張または圧縮して表示されるため、曲率の問題の発見に役立つことがあります。

このツールは、2 つの異なる方法で使用できます。

• マウスをドラッグしてビューをインタラクティブに押しつぶしたり引き伸ばすことにより、ビューを不均等にスケーリングします。これが既定です。
• 目的の領域の周囲でボックスをドラッグすることにより、ビューを不均等にスケーリングします。

ツールの動作は、Preferences > General Preferences の Viewing セクションで Non proportional scaling box オプションがオンまたはオフになっているかによって異なります。

ビューをインタラクティブな方法で不均等にスケーリングする

1. General Preferences で Non proportional scaling box がオフになっていることを確認します。
2. 正投影ビューをクリックしてアクティブにします。
3. View > Set Non Proportional View の順に選択します。
4. マウスをドラッグしてビューをスケーリングします。
   • を左右にドラッグして横方向にビューをスケーリングし、上下にドラッグして縦方向にスケーリングします。
   • をドラッグして、横方向にのみビューをスケーリングします。
   • をドラッグして、縦方向にのみビューをスケーリングします。


   ナビゲーション バーの アイコンを使用して[パース]ビューのビューを不均等にスケーリングすることもできます。

ボックスを描画してビューを不均等にスケーリングする

1. General Preferences で Non proportional scaling box がオンになっていることを確認します。
2. 正投影ビューをクリックしてアクティブにします。
3. View > Set Non Proportional View の順に選択します。

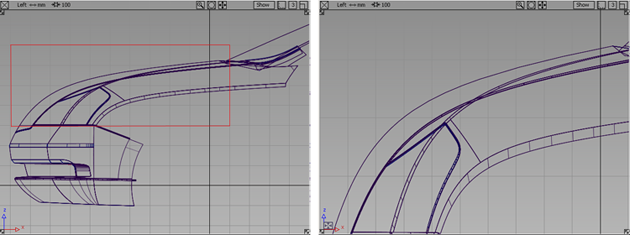

4. 画面上で調べる領域の周囲にボックスを描画するには、クリック & ドラッグを行います。

   マウス ボタンを放すと、ボックスの内容がウィンドウに表示されます。これは、ドラッグしている方向が右側か左側かにかかわらず、発生します。



また、View Panel のアイコンを使用するか、ナビゲーションバーを使用して、Perspective でビューをスケーリングすることもできます。マウス ボタンの使用方法は同じです。

均等ビューと不均等ビューの間で切り替える

View > Set Non Proportional View で不均等ビューを作成したら、View > Toggle Non Proportional View の順に選択して、作成した不均等ビューまたは均等ビューに切り替えることができます。このツールを使用しているときは、カメラビューのその他のアスペクトは変更されません。

注:

ビューが不均等になっているときには、不均等ビューアイコンがウィンドウの左下コーナーに表示されます。

ファイルを保存すると、均等ビューと不均等ビューの両方が保存され、ファイルを再び開いたときにもトグルが正しく動作します。これは、ウィンドウ レイアウトのみを Layouts > User Windows > Save Current Layout で保存し、Layouts > User Windows > Retrieve Layout で復元した場合にも当てはまります。
