カーブやサーフェスに対して相対的に CV を移動する

カーブやサーフェスの U、V、および法線方向に沿って CV を移動する方法を説明します。

選択したオブジェクト上の CV を表示する

Modeling Control PanelDisplay セクション内にある Cv/Hull チェックボックスをクリックします。

または、次の操作を実行します。

  1. ObjectDisplay > Control の順に選択します。
  2. ScopeActive に設定し、CVs チェックボックスをオンにします。
  3. Go をクリックします。
注:

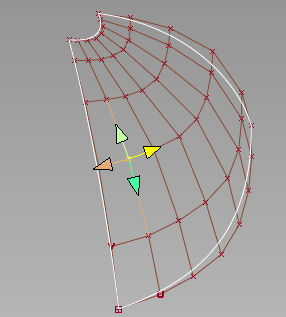

CV が表示されない場合は、Transform CV ツール内でオブジェクトをクリックすると、自動的にすべての CV およびハルがオンになります。異なるツールを選択するとすぐに、CVとハルは再度オフになります。

カーブやサーフェスに対して相対的に CV を移動する

  1. Control Panel > Transform CV をダブルクリックします。
  2. Transform CV コントロール ウィンドウで次の操作を行います。
    • Transform メニューから Move を選択します。
    • 左側の Mode メニューから NUV を選択します。
  3. 移動する複数の CV を選択します。さらに CV を選択するには、キーを押しながら追加の CV をクリックします。
  4. マウスのボタンをドラッグして CV を移動します。
    • をドラッグし、法線に沿って移動します。
    • をドラッグし、U 方向に沿って移動します。
    • をドラッグし、サーフェスの V 方向に沿って移動します。

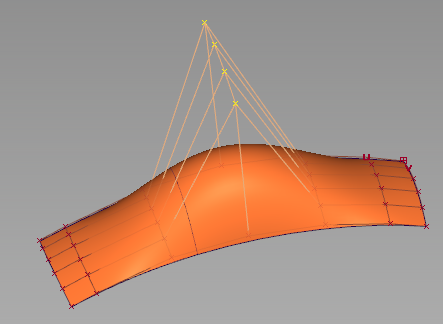

    4 つの CV をサーフェス法線に沿って移動

注:

パレットの Transform > Modify > Move CV Normal ツールも同じように動作します。

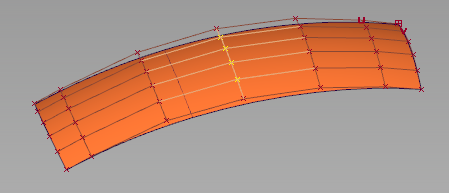

ハルに沿って CV を移動する

  1. Control Panel > Transform CV を選択します。
  2. コントロール パネルの Transform CV セクションで次の操作を実行します。
    • Transform メニューから Move を選択します。
    • 左側の Mode メニューから SLIDE を選択します。
  3. 移動する CV をクリックします。さらに CV を選択するには、キーを押しながら追加の CV をクリックします。
  4. CV を移動するハル上の矢印をクリックし、次にドラッグして CV を移動します。
注: 画面上でのマウスの移動を減らすために、ホット スポット インタフェースを使用してオプションを切り替えることもできます。
