スキン サーフェスを作成する

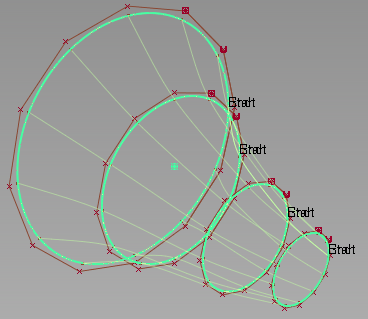

一連のプロファイル カーブを接続してサーフェスを作成するには Skin ツールを使用します。

注: 強化版の Skin ツールが Alias 2013 に追加されました。 このツールは、現在では Skin 2012 と呼ばれる旧バージョンのツールに置き換わることになっています。

強化版 Skin ツールを使用してサーフェスを作成する

1. Surfaces > Skin Surfaces > Skin を選択します。

   Skin Control ボックスが開きます。

2. 最初のカーブまたはカーブ セットをクリックして選択します｡

   Chain Select がオンになっている場合は、G1 連続カーブが選択されます。

3. 次のカーブまたはカーブ セットをクリックします｡

   カーブまたはカーブ セットの選択を解除するには、カーブをもう一度クリックします｡

4. その他のカーブまたはカーブ セットをクリックして追加します。

   サーフェスは、2 番目のカーブを選択した後に、最初に選択したカーブのパラメータ設定を基にして作成されます。

   出力サーフェスは Skin ノードの下でグループ化されます。

   Modify Range が選択されている場合、矢印のマニピュレータが、各カーブまたはカーブ セットのスキン サーフェス上に表示されます。

   カーブまたはカーブ セットを選択すると、選択内容が入力から削除され、サーフェスが再度作成されます。

   Explicit Control オプションが選択されている場合、サーフェスの次数とスパンが数値フィールドに表示されます。

   オプションの偏差は、入力カーブとサーフェスの間に表示されます。

Explicit Control の次数やスパンを変更すると、サーフェスは新しいパラメータ設定に再度フィットされ、偏差の表示が更新されます。

範囲マニピュレータの位置を変更すると、サーフェスは新しい範囲にフィットされ、サーフェスの範囲と入力カーブの間に偏差が表示されます。

Undo All を選択すると、サーフェスは削除されます。

Next を選択すると、最初のカーブまたはカーブ セットを選択するよう求めるメッセージが表示されます。

従来の Skin ツールを使用してサーフェスを作成する

1. Surfaces > Skin Surfaces > Skin 2012 を選択します。
2. 1 番目と 2 番目のサーフェスをクリックします。

   2 つのカーブの間にサーフェスが作成されます。

3. 次のいずれかを実行します。
   • [Shift]キーを押したまま、さらにカーブをクリックして、サーフェスを追加します。
   • [Shift]キーを押したまま、直前のカーブをもう一度クリックして、サーフェスの最後の部分を元に戻します。これを連続して行うと、最初のカーブまで戻ることができます。
   • [Shift] キーを押さずにカーブをクリックすると、新しいサーフェスの作成が開始されます。
   注: Auto Update オプションがオフの場合、ツールの動作は異なります。使用するカーブをすべて、順番にクリックしてから、Go をクリックします。Go をクリックするまで、サーフェスは表示されません。

こんな場合は

作成されたサーフェスが複雑すぎる、またはパラメータ配置に問題がある

• 問題を最小限に食い止める一番良い方法は、まずカーブを 1 つ作成し、それを複製して他の断面曲線を作成する方法です。この方法をとると、作成したカーブはすべて、同じ次数とパラメータ配置になります。
• Chord Length パラメータ配置のカーブ（New Edit Points Curve ツールで描画されたカーブ）で作成されたサーフェスは、均一なパラメータの値を持つカーブから作成されたサーフェスよりも複雑になります。
