道路や高速道路での作業

設計基準により条件指定される接線、曲線、緩和曲線のある道路を作成、編集します。

InfraWorks の道路および高速道路モジュールに付属している道路設計ツールを使用すると、ジオメトリおよび勾配をより正確にコントロールして道路を設計できます。

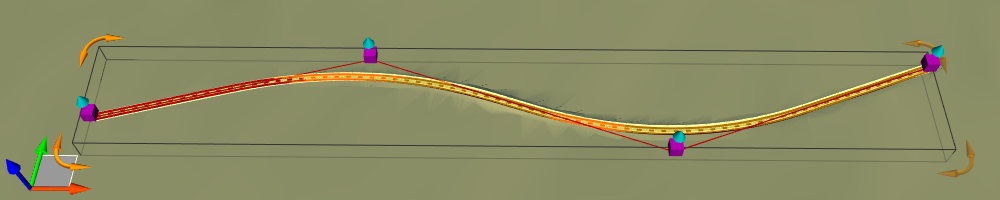

設計道路

対照的に、標準の InfraWorks 道路スケッチツールでは、スプラインを使用して道路のジオメトリを定義します。垂直ジオメトリコントロールは、各頂点での標高の調整に制限されます。

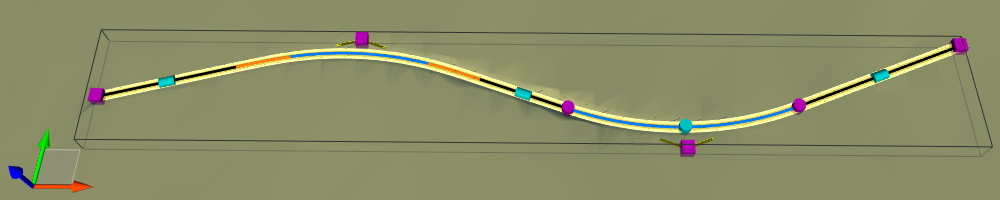

スプライン道路

設計道路では、一連のハードコードされた設計基準を使用して、設計道路の水平および垂直ジオメトリ要素を定義します。ジオメトリに適用される設計基準は、道路の設計速度によって異なります。

設計道路を作成するとき、既定の設計速度は指定した道路タイプによって決定します。設計道路には、次の 4 種類があります。

道路タイプは、メインの作成ストリップ上の[道路を作成]ボタンにマウスを重ねたときに使用できる、道路および高速道路作成ストリップから選択します。

ベースの InfraWorks で使用できる道路スケッチツールである、[道路を作成]ツールは、道路および高速道路作成ストリップの左端にあります。

設計道路の作成、編集を行う場合、設計速度のプロパティで、最小半径と最大半径、緩和曲線の長さ、接線の長さなどのパラメータとして使用する基準のセットを決定します。設計道路を作成した後で、水平および垂直ジオメトリ、および設計速度などの道路プロパティを変更することができます。

設計道路を選択した場合、測点およびカーソル位置を基準にしたオフセットがステータスバーに表示されます。カーソルを曲線内の測点に配置した場合、ステータスバーには、曲線要素の半径も表示されます。

注: InfraWorks の道路および高速道路モジュールを導入していない InfraWorks ユーザは、設計道路を表示することができますが、編集することはできません。
