Autodesk InfraWorks 360 最適化サービスを使用して、定義したパラメータに基づいて、道路の最適な垂直方向のパスを計算します。
Autodesk InfraWorks 360 最適化サービスは、コストおよび環境上の影響を比較することができる、複数の縦断設計を自動的に生成できます。
道路を最適化する前に、道路の水平ジオメトリおよびおおまかな縦断ジオメトリを設計する必要があります。次に、以下のような最適化ジョブ パラメータを指定します。
- 設計速度
- 最小勾配と最大勾配
- 固定された測点および標高を維持する必要がある PVI
- 土取場および土溜場の配置
最適化ジョブが送信されると、Autodesk InfraWorks 360 最適化サービスによって処理されます。サービスで、道路の中心線に沿って現況地盤の縦断が生成されます。サービスでは現況地盤の縦断および最適化ジョブ パラメータにアルゴリズムを適用して、計画地盤および中心線縦断を作成し、これによって最適な垂直パスを定義します。土工費は、道路の幅に基づいて計算されます。

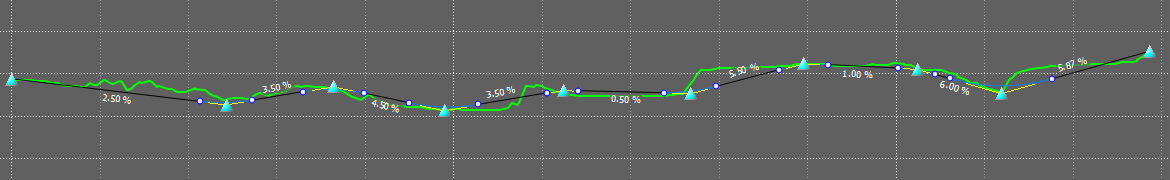

縦断最適化前

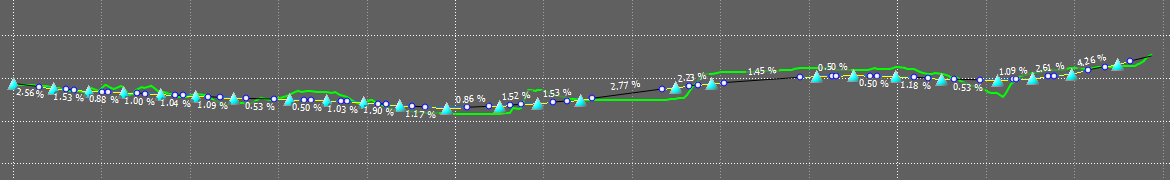

縦断最適化後
最適化ジョブ パラメータの異なるセットを使用して、各ジョブで道路に複数の最適化ジョブを送信できます。
各最適化ジョブは、中心線縦断、横断、建設費および土工費に関する詳細が記載された PDF レポートを返します。また、プロジェクトに最適なソリューションを決定するには、最適化した道路を提案としてモデルに読み込んで、提案を比較します。
